岩体是地质体的一部分 ，是非均质的、各向异性的不一连体。岩体中力学强度较低的部位或岩性相对软弱的夹层 ，组成岩体的不一连面 ，称为结构面。结构面现实上是地质生长历史中岩体内形成的具有一定偏向、一定规模、一定形态和一定特征的地质界面。结构面的几何特征直接控制岩体中岩块的巨细 ，同时控制岩质边坡稳固性剖析和地下洞室围岩稳固性剖析中的界线条件 ，即控制滑体的形状、规模及其趋势。
对岩体结构面的漫衍状态举行研究 ，必需有岩体结构面要素的现场实测资料。对岩体结构面要素的丈量是举行岩体结构面漫衍状态研究的第一步 ，要素丈量的准确度的崎岖直接影响到研究和剖析效果的可靠性。
结构面的丈量要素
岩体结构面凭证其发育水平和规；治寮 ，在此基础上对结构体作了响应的划分。对差别规模的工程地诘责题 ，要捉住响应级别的结构体及响应级别的结构面举行评价。现在工程地质领域所涉及的岩体结构 ，其界说的“ 整体结构” 的结构面间距只大于1m ，其它的几种结构体的结构面间距都小于1m ，具有这种间距的结构面既不可能只是区域性大断裂 ，也不可能只是中、小断层 ，而主要应当是岩体中大宗保存的随机漫衍的裂隙。
关于矿山、水利等工程中的坚硬岩石而言 ，由于岩石的强度高、抗变形能力强 ，在荷载作用下结构体的稳固性不会泛起大的问题 ，因而结构面成为控制岩体力学性能的主导因素 ，因而要特殊重视对结构面的研究。
国际岩石力学学会实验室和野外试验标准化专门委员会于1978年推荐了岩体不一连面定量形貌的要领 ，其中划定了对结构面十个方面特征的测定或形貌要领 ，包括方位、间距、延续性、粗糙度、侧壁抗压强度、张开度、被充填情形、渗流、组数和块体巨细。
由于岩体中结构面偏向差别 ，形态、特征各异 ，规模间距也保存差别 ，特殊是它们相互交切形成的重大的结构面网络系统 ，使岩体具有不一连性和不确定性的特征 ，结构面网络成为岩体定量形貌的重点和难点。因此 ，凭证岩体结构面网络模拟的需要 ，结构面的丈量要素主要为：起止点、走向、倾向、迹长等 ，其它特征可由这几个要素间接反应或在现场举行定性形貌。
常用的结构面丈量要领
现在 ，岩体结构面的丈量要领可分为两类：测线统计法和统计窗法。
● 测线统计法

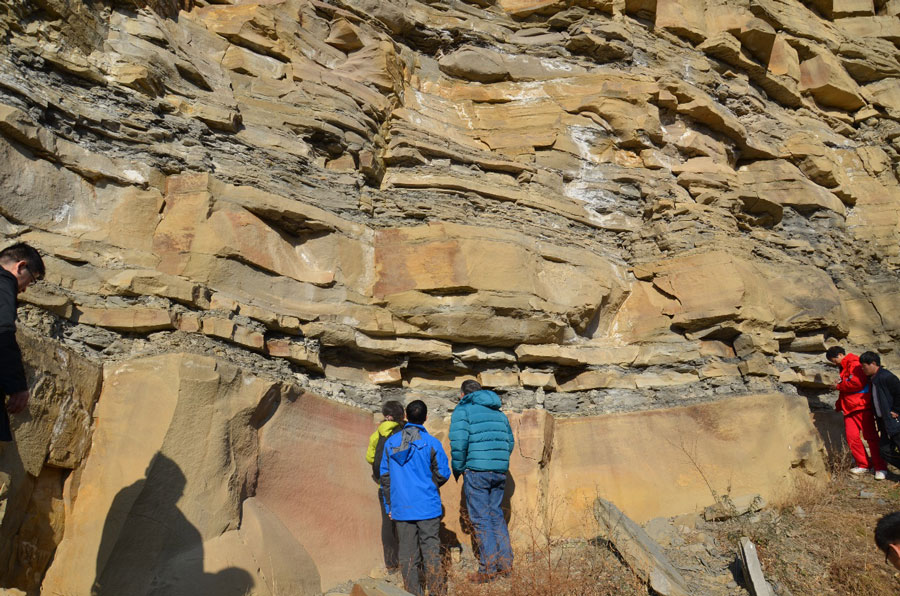

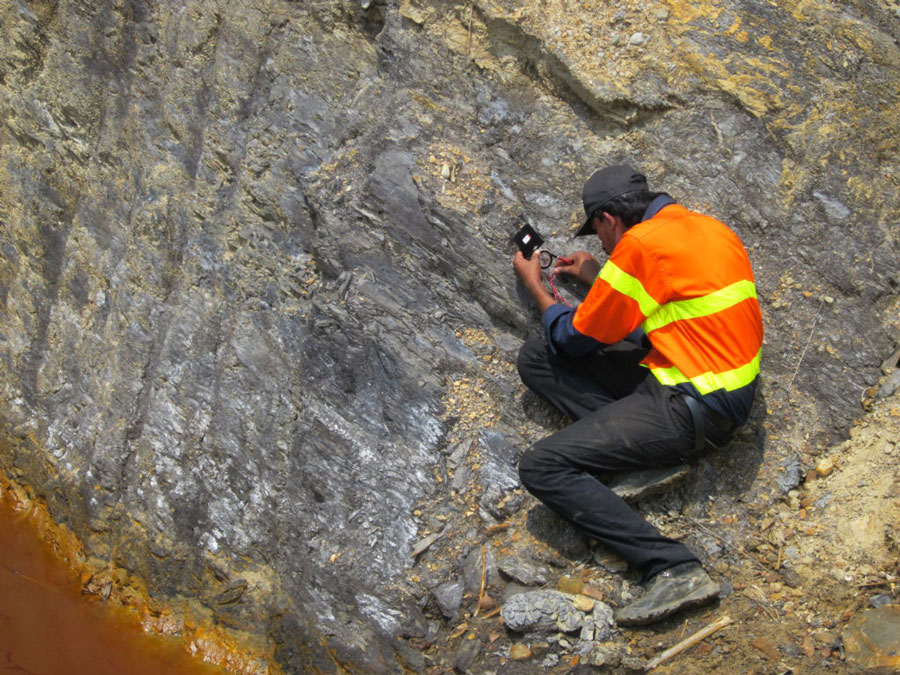

这是现在丈量和取得岩体结构面数据最利便、最适用的要领 ，由国际岩石力学学会推荐。丈量要领是在岩体出露处拉一条直线 ，然后丈量与直线相交的结构面的几何参数 ，并形貌各不一连面的交点位置、产状、可见迹长、张开度、充填情形、水流情形等。结构面间距经换算才华获得。
● 统计窗法
在岩体出露面上安排一个长为a、宽为b的矩形规模即统计窗口 ，统计与该窗口呈容纳、相切、相交关系的所有结构面 ，纪录每条结构面的产状、迹长和其它特征 ，以及结构面与统计窗的关系类型。用此法可获得比测线统计法更多、更详细的结构面形貌资料。
海内外许多研究者接纳上述两种要领对多项工程举行了岩体结构面的研究 ，取得了富厚的效果。可是 ，这两种丈量要领还保存缺乏。
运用测线统计法时 ，若是测线偏向差别 ，则丈量的效果之间可能保存较大的差别。测线统计法只丈量和纪录了与测线相交的结构面的参数 ，可能遗漏测线两侧离测线较远处的结构面。统计窗法虽然丈量和统计了窗口规模内所有的结构面的参数 ，但其窗口宽度一样平常比测线法的测线长度小 ，保存着窗口安排是否有代表性的问题。
测线统计法和统计窗法纪录和统计的都只是结构面的产状、迹长、组数等要素 ，各结构面迹线与丈量基点的相对位置都没有纪录 ，以往常用的结构面模拟要领中也不要求使用这些数据 ，只需结构面的平均迹长、平均倾向、漫衍形式等参数。用这两种结构面丈量要领只能获得岩体结构面纯粹统计意义上的效果 ，不可能真正反应结构面的赋存特征 ，而仅仅是对结构面的一种近似笼统。
要真正地对结构面举行剖析并得出更可信的剖析结论 ，在结构面网络模拟时 ，就应该尽可能模拟出结构面的自然赋存状态 ，因此 ，在对岩体结构面现场丈量时 ，就应丈量和纪录除以往的要领所需的数据外 ，还应重点丈量和纪录各结构面的相对位置 ，即各结构面迹线的起点和终点相关于丈量基点的相对坐标。
ShapeMetrix 3D系统是一款专业的岩体结构面丈量统计系统？梢酝ü殖窒嗷蛘呶奕嘶纳阏掌 ，将照片输入到软件中天生岩体三维地质模子。然后可以在软件中 ，对三维模子举行地质丈量 ，包括产状丈量、坐标丈量、面积丈量、长度丈量等。软件可以凭证一定的规则 ，将产状相近的结构面划分为一组 ，自动统计迹长、间距等参数；箍梢钥焖偬焐嗥酵队巴 ，并输出报告。
ShapeMetriX 3D接纳一台标定的照相机 ，从两个差别的角度来对指定的区域举行成像 ，然后输入盘算机中合成三维模子。ShapeMetriX 3D事情历程如下：

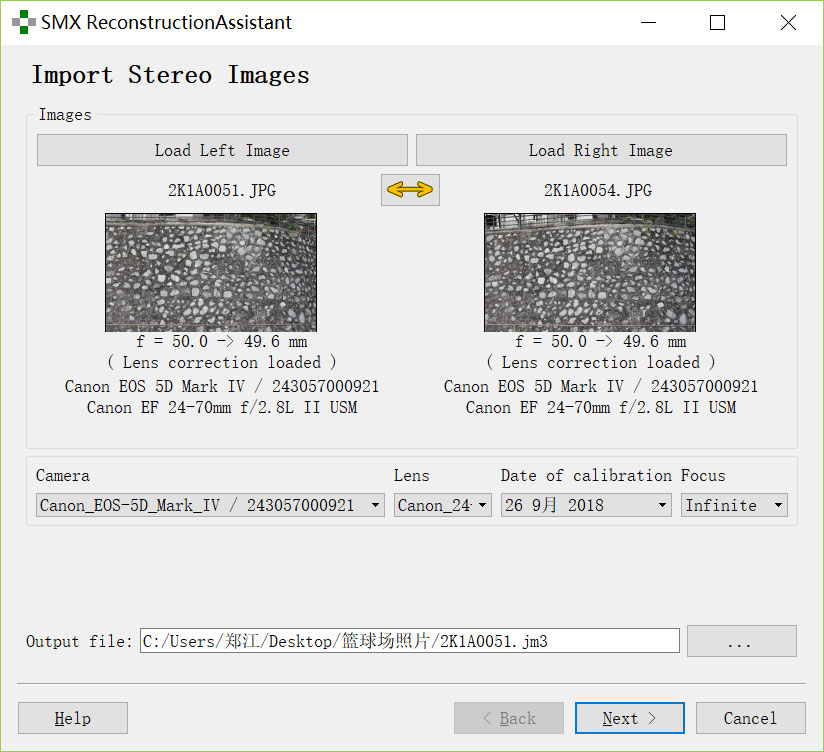

01 使用相机从两个偏向对岩体拍摄两张照片 ，输入到软件内。
02 将两幅照片中心重合 ，划定顶线和底线界线。

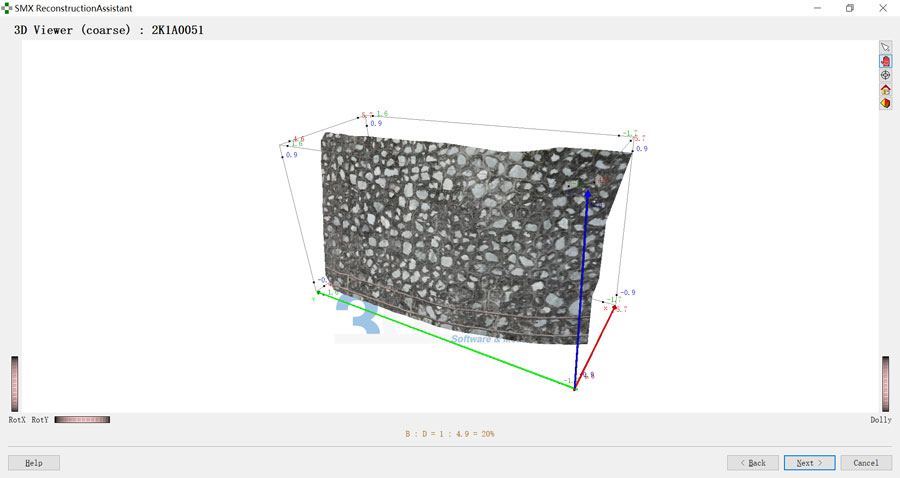

03 即可生自动成岩体三维模子。
04 若是模子较大 ，可以通过多个小模子举行拼接合成。

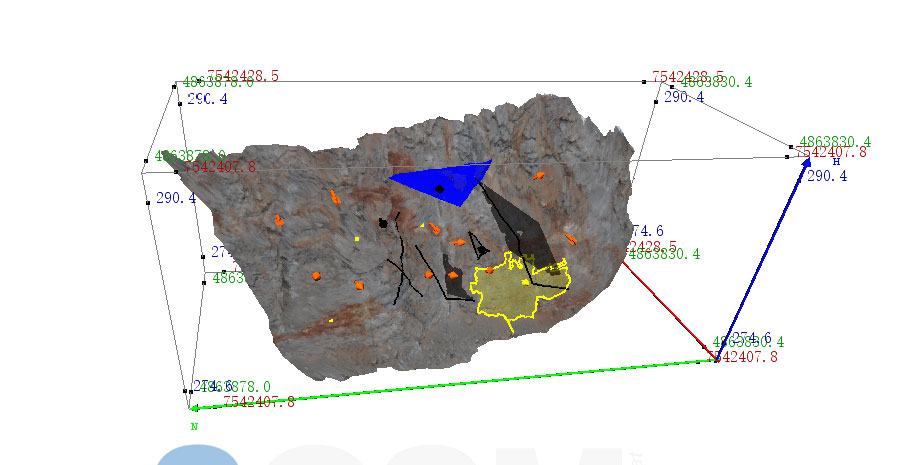

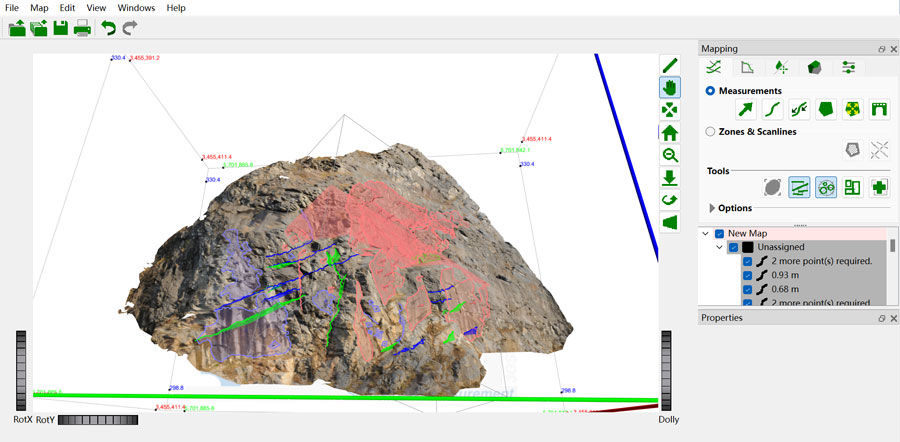

05 将天生的模子 ，载入到剖析？橹？梢哉闪咳我坏愕淖 ，也可以确定恣意结构面或迹线的倾向、倾角、走向、长度、面积、体积、高差等参数。

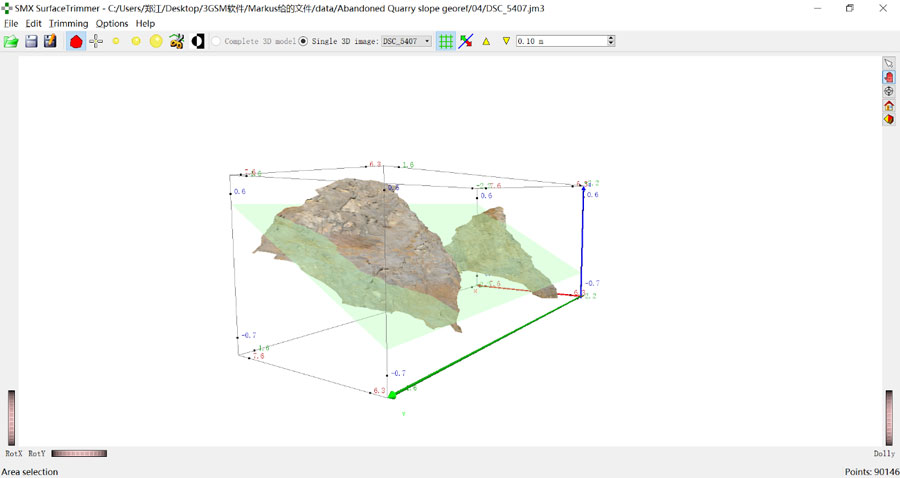

06 可以指定某一个面作为参考面 ，对参考面以上或以下部分举行丈量、统计、剖析。

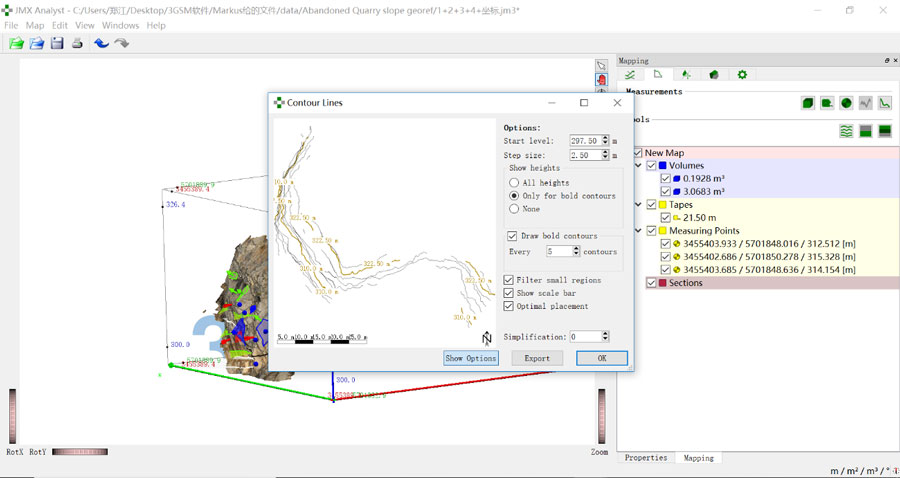

07 可以自动天生等高线图并输出。

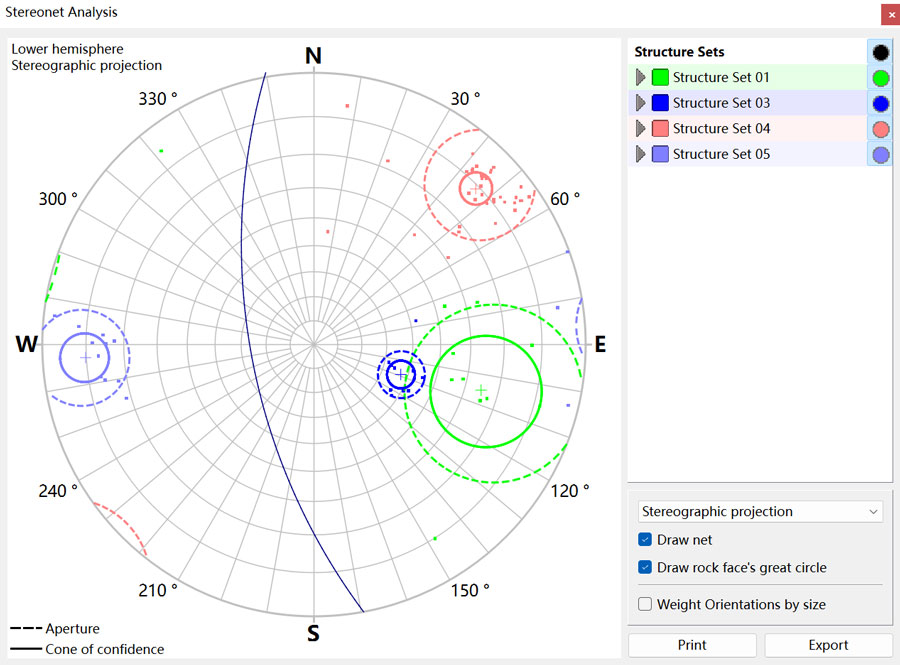

08 可以对这个三维模子举行赤平投影剖析和节理图剖析 ，并输出图形和数据。

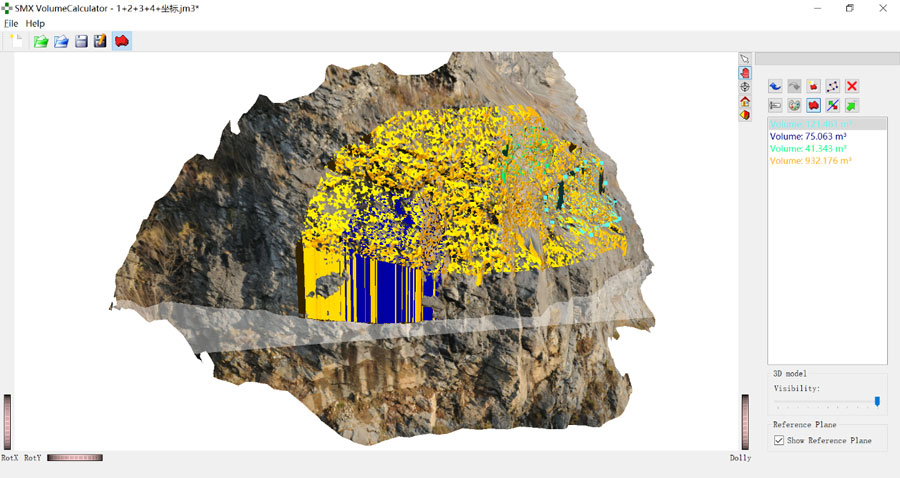

09 还可以对体积举行盘算。
可以以多种名堂输出模子 ，如VRML、DXF、OBJ、TXT、EXCEL等。
10 可以以多种模式审查模子。
