凯发k8团结广东省内的勘探企业、科研单位、高校在广州南沙工地举行了一次钻孔剪切试验 。接纳法国Apageo公司研发的Phicometer型原位钻孔剪切仪 。

当天举行了两次钻孔剪切试验,试验流程均准确无误 。从试验取得的数据来看,乐成测得了土体的抗剪强度参数,试验圆满乐成 。


1 试验原理

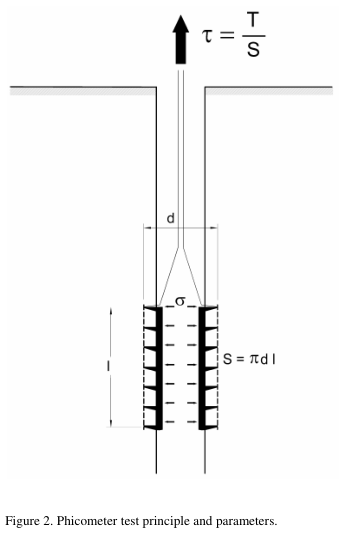

钻孔剪切试验是将一个带有水平环形钢齿的探头,安排在一个直径63mm的钻孔中 。通过膨胀探头,施加径向的压力σ,水平钢齿就会插入到孔壁的岩土体中 。钻孔剪切试验的基来源理如下图2所示 。


凯发·k8(国际)官方网站-一触即发登录入口
2 钻孔剪切试验基来源理

径向压力作用的外貌积为S:

S=πdl

其中,d=钢齿的直径,l=钢齿规模的长度 。

坚持径向压力稳固,向上拉起探头,对孔壁岩土体举行剪切,拉力为T,从而可以盘算出土体的抗剪强度:

凯发·k8(国际)官方网站-一触即发登录入口

云云这样,每一步加载都能盘算出一对(σ i  , τ i )值 。通过将这些成对的值描绘到坐标轴中可以拟合获得一条直线,可以通过这条直线获得剪切参数c和?值,这个与库仑包络的粘聚力和摩擦角相符 。获得的原位剪切参数称为粘聚力ci和摩擦角?i,它们只是过渡值,可以通过这两个值导出常用的抗剪强度参数值 。


2 试验装置

钻孔剪切仪包括以下四个部分:探头、钻具、地面装备、辅助工具(如图3所示) 。

凯发·k8(国际)官方网站-一触即发登录入口

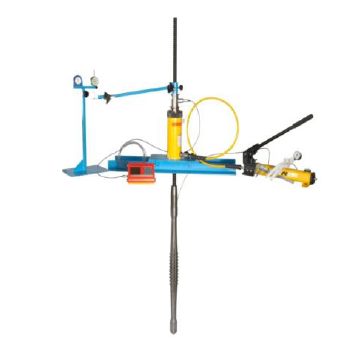

图3 钻孔剪切仪试验装置


探头

头由一个简单的可膨胀的元件组成,内部有一个特殊的开缝的管,这个特殊的开缝管由以下几部分组成:

①中心区域由1个坚硬的壳组成,这个硬壳上装有水平的齿,这个是主要的丈量装置 。

②两个外部区域由几个薄的长条组成,薄条像弹簧一样事情 。

钻具

钻具是由直径32mm的钻机杆组成的,最顶端的那根钻孔调理杆必需整个长度充满螺纹 。一套标准的顶端钻孔调理杆至少由以下3种规格组成:

①1×0.4m长杆  ;

②1×0.8m长杆  ;

③1×1.2m长杆 。

地面装备

地面装备包括:

①拉力系统 。由千斤顶提供拉力,通过拉力表测得拉力值 。

②压力-体积控制单位 。通过压力-体积控制单位控制探头的压力和膨胀量 。

③笔直偏向变形丈量系统 。通过千分表丈量笔直位移 。

辅助工具

辅助工具包括游标卡尺、手动真空泵等 。

凯发·k8(国际)官方网站-一触即发登录入口

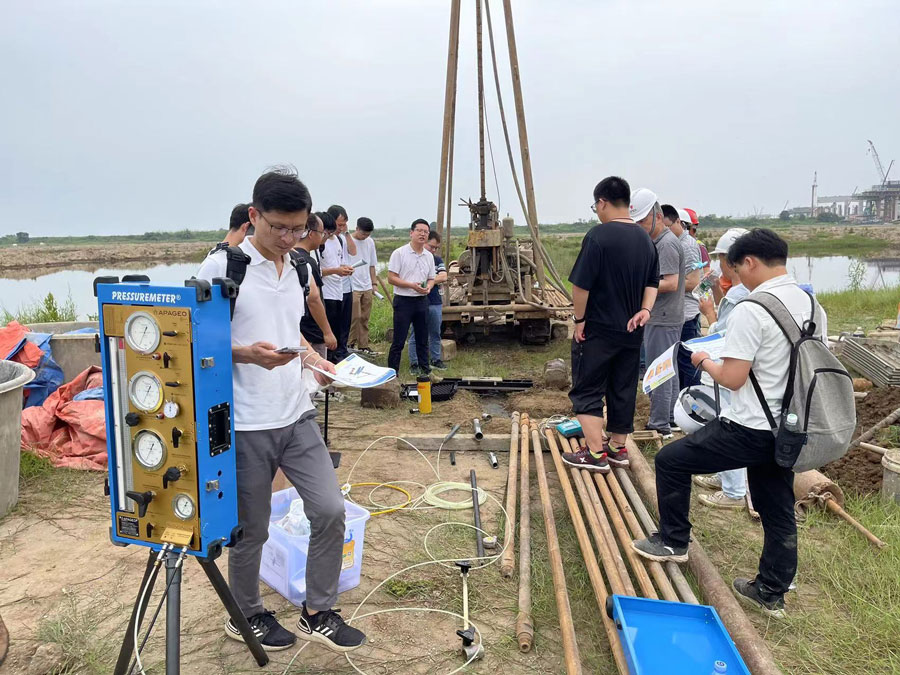

图4 探头装置在钻孔中期待最先试验

3 试验历程

接纳Phicometer型原位钻孔剪切仪举行试验 。

钻孔

直径为63mm,钻孔深度约2米 。

探头标定

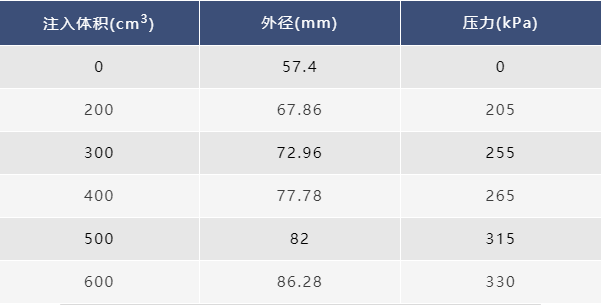

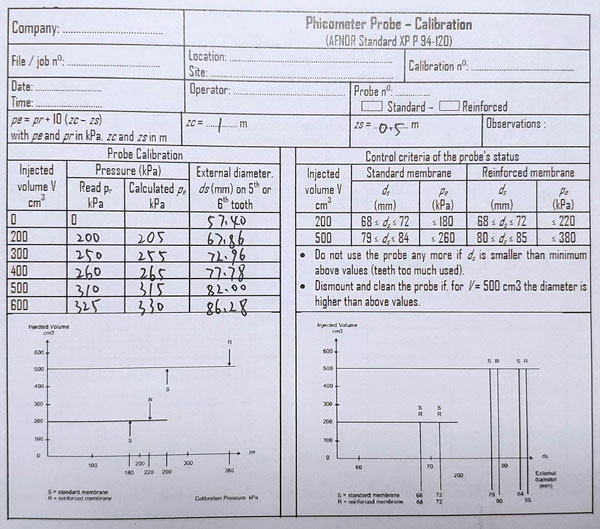

毗连好仪器后,在空气中对探头逐级加压,使探头膨胀,用游标卡尺纪录每一级体积下,探头的直径和压力,纪录标定命据 。

凯发·k8(国际)官方网站-一触即发登录入口

放入孔中

将探头放入孔中,拉力丈量装置、千分表、秒表等归零 。

加压

加压,使钢齿与土体接触,纪录数据 。最大压力不凌驾6bar 。

凯发·k8(国际)官方网站-一触即发登录入口

减小压力

减小压力 。将压力减小到2bar,作为第一级压力 。

最先剪切

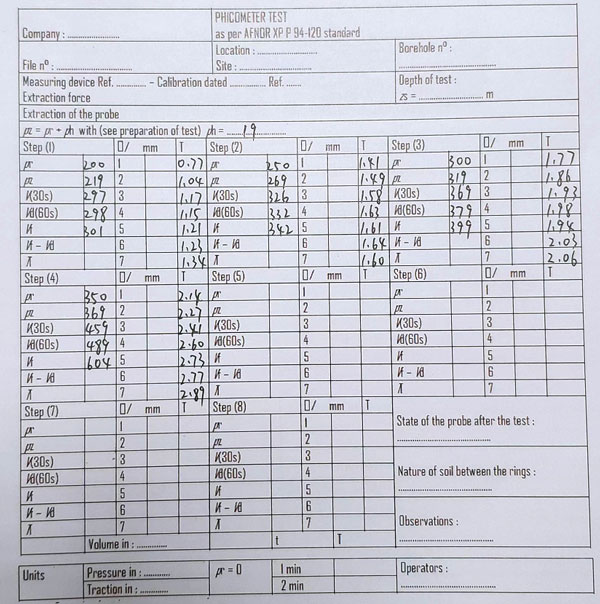

最先剪切 。操作者1认真缓慢提升千斤顶举行剪切,操作者2认真控制压力,并且读取拉力,纪录数据 。

凯发·k8(国际)官方网站-一触即发登录入口

4 数据处置惩罚

修正探头标定命据、绘制标定曲线,处置惩罚试验数据并绘制正应力剪应力关系曲线 。

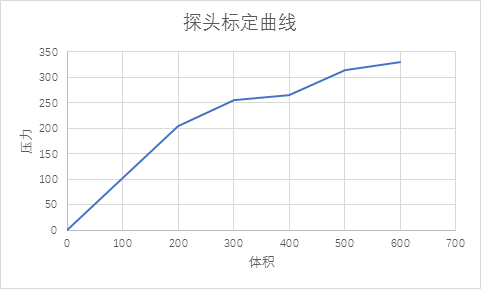

修正探头标定命据并绘制标定曲线

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

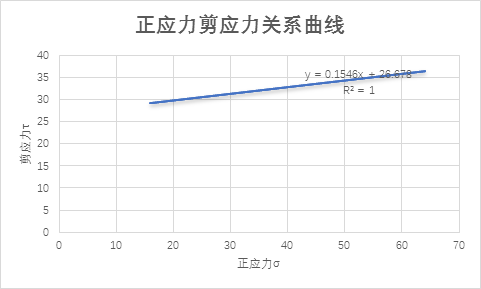

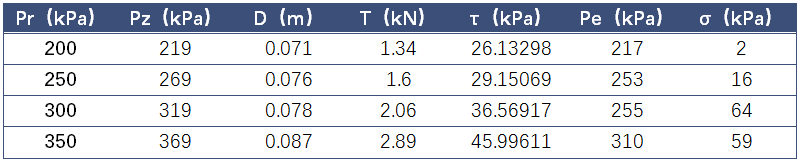

试验数据处置惩罚及并绘制正应力剪应力关系曲线

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

凭证实测数据拟合的直线,可知:

Tan(φ)=0.1546,φ=8.8°  ;c=26.678kPa 。即内摩擦角8.8°,粘聚力26.678kPa 。
