科普 | 修建外墙及古修建木结构质量检测
宣布时间:2024-05-27 浏览次数:22172 泉源:凯发k8

凯发·k8(国际)官方网站-一触即发登录入口


质量检测是修建工程建设的一个主要环节,工程质量的优劣对人们的人身工业清静有着主要影响。修建工程质量检测主要性包括:1、包管修建工程施工质量 ;2、为修建工程提供准确数据 ;3、包管施工器材与质料质量 ;4、包管质检项目质量清静。修建工程质量检测事情的开展,可实时发明修建工程可能保存的问题,并实时纠正,有用阻止修建质量不达标的情形泛起,包管质检项目的清静。


修建外墙检测

修建中外墙空鼓、饰面砖剥落、保温质料缺陷会造成清静隐患、室内受潮、保温性差等等,导致栖身不恬静以及能源铺张。红外热成像手艺普遍应用于楼宇修建的评估、维护、检测和诊断,是一种经济且无损的诊断步伐。热工缺陷如外墙剥落或空鼓、渗漏或滞水、质料保温缺失等都会造成墙面的温度转变,通过红外热像仪将物体外貌温度的可视化,表征泛起外貌的异常,可在短时间内举行有用的检测。


使用热像仪举行外墙空鼓及剥落检测的优点

① 检测周期缩短:古板的敲击诊断法,需要搭建脚手架,并对整个外墙举行敲击检测,耗时很长。相比之下,红外热成像法历程简朴,快速高效。

② 检测本钱降低:与敲击诊断的要领相比,无需脚手架,检测周期缩短,预算本钱仅其一半都不到。

③ 检测历程清静:无需高空作业,检测历程十分清静。

④ 检测效果易于明确:检测报告中,将修建外墙的温度漫衍用可视化的热像图来表达,图文表述易于明确。

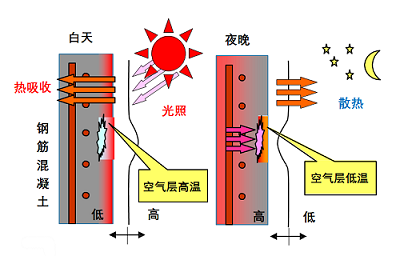

怎样从外墙外貌温度知道墙身有没有缺陷  ?

凯发·k8(国际)官方网站-一触即发登录入口

墙体结构具有很大的热容量,例如主体为混凝土或砖砌体结构时,在正常情形下:

? 当外墙饰面的温度高于主体结构时,热量会由外墙饰面转达给主体结构 ;

? 当外墙饰面的温度低于主体结构时,则热量会反向转达 ;

? 当外墙饰面爆发空鼓时,在空鼓的位置就会形成一个很薄的空气层,通常称为空鼓。由于空气层具有很好的隔热性能,因此当日照或情形气温爆发转变时,空鼓部位的温度转变大于正常墙面。一样平常情形下,日照时外墙外貌温度会升高,空鼓部位温度比正常部位的温度要高 ;反之,空鼓部位温度要低。

因此,当外墙保存脱落、空鼓等缺陷时,在红外热像图上将体现为“热斑”或“冷斑”征象,其效果直观、可靠,资助检测职员快速判断外墙质量状态。


怎样选择适用于修建外墙检测的红外热像仪  ?

选用红外热像仪用于修建外墙检测,凭证温度场的转变快速评估修建物的缺陷情形,确定缺陷区域,对修建物状态举行综合剖析。修建外墙检测,体现为目的缺陷小、温度规模窄、温差转变小、户外检测情形等,应需挑选科研级别的红外热像仪产品,具备高像素、高NETD热迅速度(温度区分率)、高精度、大视场角、空间区分率等功效。

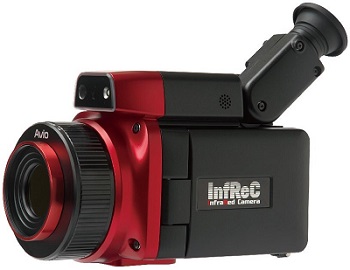

R550系列红外热像仪

R550系列红外热像仪

具有科研级别120万红外像素,0.025℃的温度迅速度,高水平的成像质量和准确度,在修建外墙检测方面很是有用。

? SR模式超像素:1280×960像素 ;

? SR模式空间区分率:0.58mrad ;

? 测温规模 : -40 至650℃ ;

? 迅速度 (NETD):0.025℃ ;

? 测温精度:±1℃ ;

? 热像仪搭载全景拍摄功效,能够现场拍摄全景图像 ;

? 视域 (F.O.V.) : 32°(H) × 24°(V) ;

? 500万可见光像素,红外图像和可见光图像比照显示、融合显示 ;

? 新款降噪滤波器:降噪功效能够有用的消除重影,实现边沿高清化,更准确的和可见光图像举行融合。

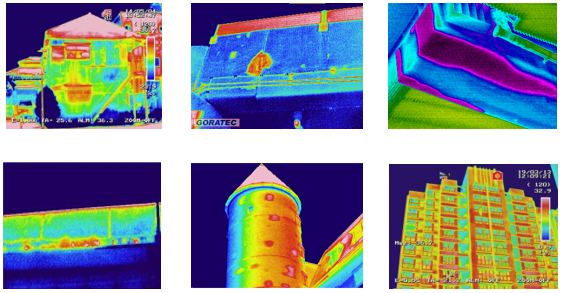

R550红外热像仪检测效果图


R550红外热像仪检测效果图


古修建木结构检测

古修建木结构的清静性能评价程序包括园地和地基基。ㄌɑ┘觳橛爰觳狻⒔峁拱才藕徒峁辜觳橛爰觳狻⒛竟辜性能检测、木构件缺陷和损伤检查与检测、结构整体和构件变形检测与监测、围护结构检查与检测。其中对木构件性能及缺陷损伤检测包括:肉眼视察、锤子敲击、外貌硬度检测、阻力测定、应力波测定、含水率测定、超声波测定、射线测定等等。

2020年,中国工程建设标准化协会出台《T/CECS 714-2020 古修建木结构检测手艺标准》,其中对木构件性能检测、木构件缺陷和损伤检查与检测两部分内容中明确提出使用应力波测定法举行检测。


应力波检测法基来源理

木料的声学特征是应力波无损检测的物理基础,当木料的一端受到敲击作用(机械作用)时,木料内部就会爆发应力波(机械波)的撒播,通过特定的装备和装置测定应力波撒播时间的转变来判断木料的性子,如腐败、缺陷以及盘算木料的转动性模量等。

通过较量相同距离木料应力波撒播时间的是非,来判断木料内部是否腐败或含有朴陋等缺陷。康健木料,应力波的撒播路径是直线,而腐败木料和内部含有孔洞缺陷的木料,应力波的撒播路径则为曲线,撒播时间响应地就会增添,笔直于木料纹理偏向的撒播时间显着增添,撒播速率则急剧减小。因此检测木料横向(径向或弦向)应力波撒播速率是探测木料内部是否腐败或虫蛀的最佳途径。

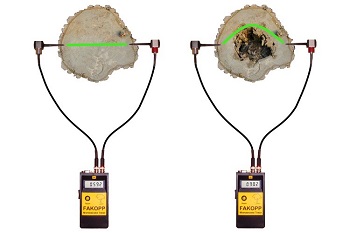

声波在完好木料和空心木料中的撒播

声波在完好木料和空心木料中的撒播

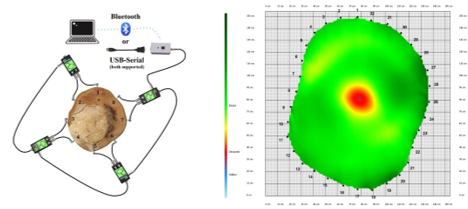

Arborsonic 3D木料应力波测试仪

是一款具有多通道的木料应力波测定仪,可以获得树木横切面内部的二维或三维图像,无损地检测木料内部康健与腐败情形以及腐败的水平巨细。


手艺特点:

? 时间丈量精度:±2 μs

? 传感器:低噪声SD02压电传感器

? 传感器数目:8-32个可选配

? 一连事情时间*:约2h(单块电池)

? PC毗连:RS232或蓝牙

? 传感器锤击后的数据传输时间:小于1s

? 事情温度规模:0-40 °C


手艺特点:

? 低噪声SD02压电传感器:

a. 多种长度的钉子可选,,0/25/60/120mm顺应差别检测需求 ;

b. 低噪声传感器,提高测试精度 ;

? 3D成像(Arborsonic 3D):

a. 软件盘算并显示木料内部的声速漫衍 ;

b. 通过反演算法,在差别的高度丈量可组合构建3D模子 ;
