硬核推荐:用DAS提升轨道沿线综合感知能力
宣布时间:2023-11-15 浏览次数:34989 泉源:凯发k8

轨道交通清静监测

轨道交通是我国重点生长的快速、大运量的公共交通,轨道交通线路主要是指:铁路、地铁、高铁等。今天,轨道交通已经是凯发k8主要交通工具之一。轨道交通工程清静监测应具有恒久性、一连性。近些年,漫衍式声学传感(DAS)手艺体现出了重大的潜力。得益于抗电磁滋扰、长距离无源丈量和抗侵蚀的优势,光纤DAS已应用于轨道交通领域的多个方面,例如入侵监测、列车位置和速率监测和轮对异常检测等。

凯发·k8(国际)官方网站-一触即发登录入口

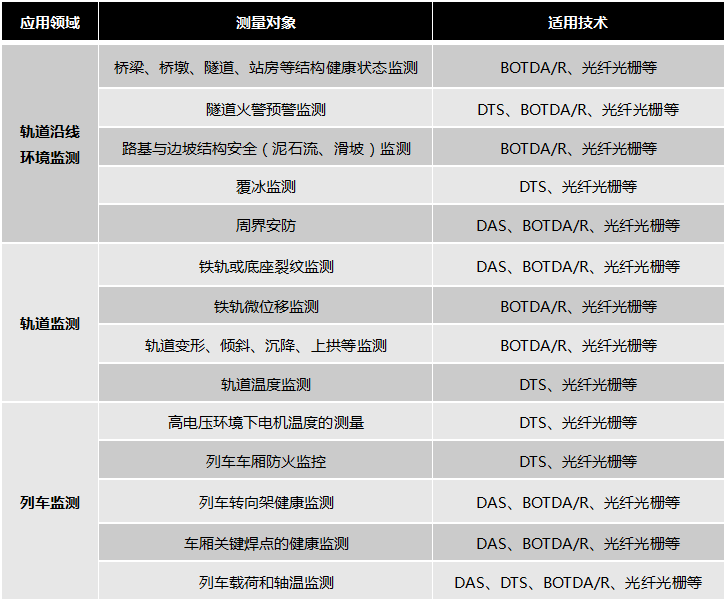

轨道交通清静监测对漫衍式光纤监测装备的要求:

  • 更长的监测规模和传感距离;
  • 多物理量的同步感知(现有DAS装备仅测震、BOTDR仅测应变和温度);
  • 不但限于原始物理量的获取,更着重信号剖析与事务识别;
  • 轨道及沿线周边结构(如边坡、隧道等)协同监测;
  • 列车速率与定位;
  • 列车轮轨状态监测(异常摩擦、磨损等);
  • 轨道内外部第三方入侵的在线识别与预警。

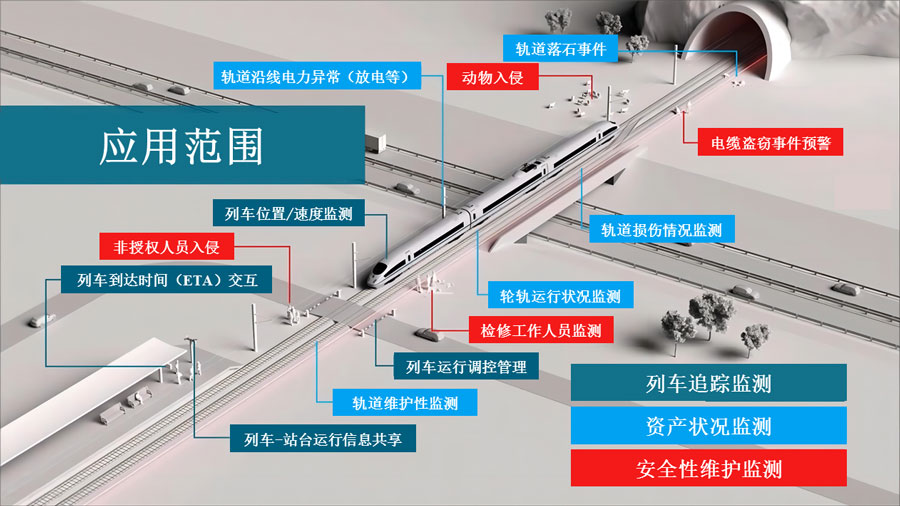

DAS手艺系统能够提供关于待测轨道沿线的综合感知能力。


凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口


DAS系统轨道交通清静监测


凯发·k8(国际)官方网站-一触即发登录入口

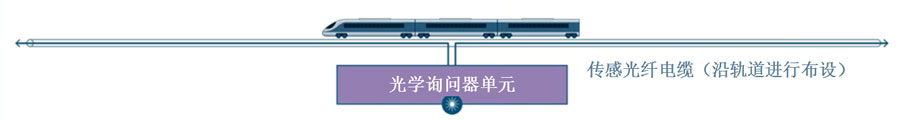

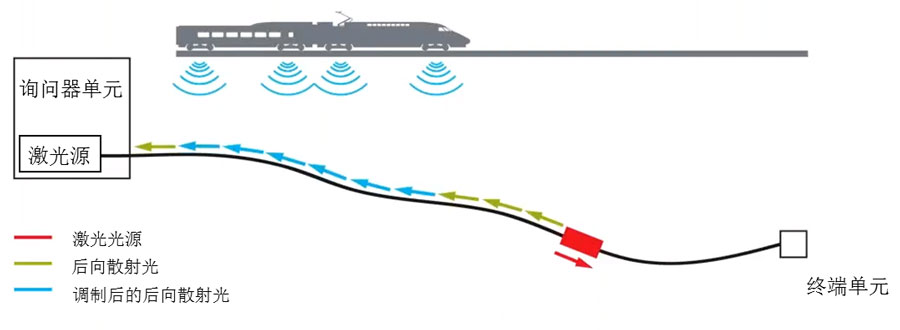

  • 从简单位置处安排的询问器单位以激光脉冲的形式监控整个轨道交通沿线。
  • 能够实现 24/7 的全天候无人值守自动监测。
  • 光纤沿线上万个监测点,以高空间区分率精准列车沿线事务及定位。
  • 无源传感要领,光纤沿线无需任何附加电源。
  • 能够实现振动、应变、声学、温度的同步监测。
  • 简单系统能够实现多种应用。
  • 在无需替换光纤的情形下即可实现功效升级。


凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口


标准级非定量型询问器单位

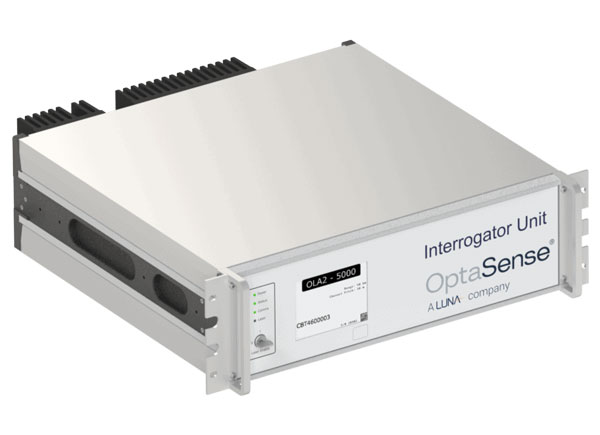

OLA2.1/OLA2.1+/OLA2.2型DAS询问器单位。询问器单位(IU)是计划交付装备的焦点部件,不受型号转变的影响。单台询问器单位丈量量程70 km以上。

凯发·k8(国际)官方网站-一触即发登录入口

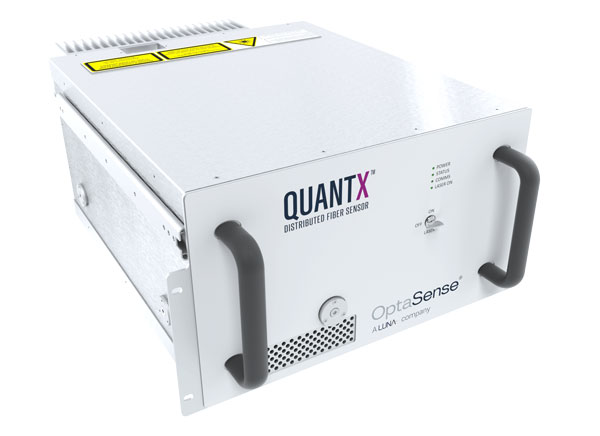

旗舰级定量型询问器单位

QuantX 型 DAS 询问器单位是凯发k8第五代旗舰级询问器单位(IU),能够笼罩所有的DAS应用场景,在远距离定量的 DRS/QDAS 性能上具有无与伦比的性能。此型号专门针对需要性能质量的定量相位以及振幅输出的传感应用。

凯发·k8(国际)官方网站-一触即发登录入口

轨道沿线运行异常情形的实时反响

  • 钢轨老化变形;
  • 轮轨接触异常;
  • 电力设施异常放电;
  • 天气缘故原由导致的轨道变形;
  • 轨道覆冰监测;
  • 车轮扁平度异常;
  • 预裂痕运动情形监测;
  • 轨道板及支承层损伤。


凯发·k8(国际)官方网站-一触即发登录入口

极端情形条件下的优异顺应性

高海拔地区、极端崎岖温情形对轨道交通沿线的监测传感系统提出了耐候性和顺应性要求。

系统在坚持高传感性能的同时,还需坚持自身结构和维修维护的便捷。传感光纤由通俗单模光纤组成,外部可由抗侵蚀、机械强度高的钢丝或钢带举行铠装,或直接布设在套管中。

凯发·k8(国际)官方网站-一触即发登录入口


轨道交通应用DAS手艺计划

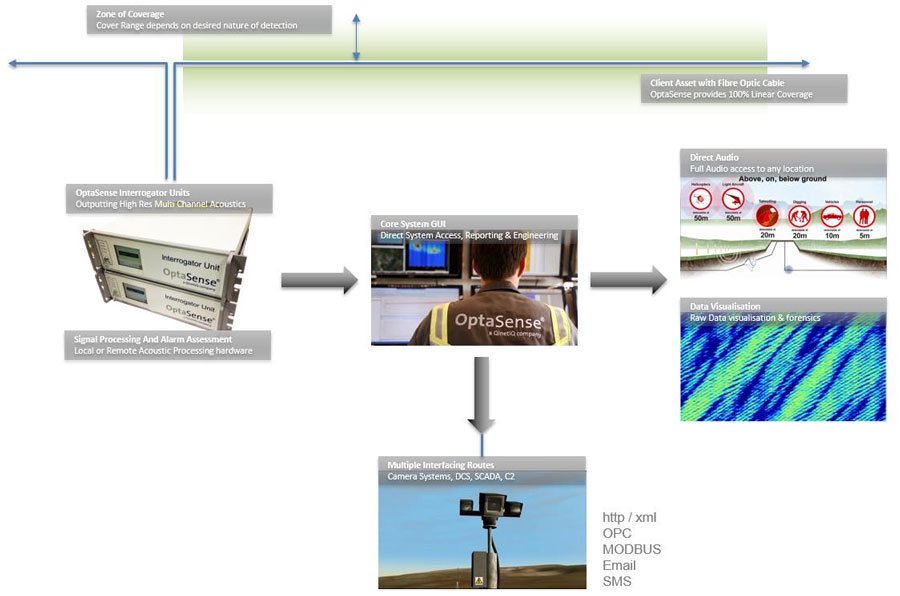

1 硬件架构

传感光纤电缆:单模光纤电缆,应凭证OptaSense关于电缆选择和装置的建议举行选取。

询问单位:OptaSense®机架式装置单位,使用漫衍式声传感手艺监测相连的光纤。

处置惩罚单位:可靠的性能盘算,应使用OptaSense专有的算法检测器对原始数据举行处置惩罚。

操作职员事情站:为外部系统提供用户界面显示、音频输出及多种用户自界说数据输出选项和接口。

凯发·k8(国际)官方网站-一触即发登录入口

2 软件架构

地图显示:提供DAS装置的平均资产的卫星图像,以及光纤传感器的位置和其他要害情形特征。

瀑布图显示:可视化从光纤传感器吸收的声音数据,允许用户详细视察事务。

数据纪录:自动和手动声学数据纪录功效,可进一程序查历史事务。

监测算法:一套 TPI 算法能够自动检测到光纤。这些包括运动、人工挖掘、职员、车辆和隐形探测器。凭证装置情形举行定制。

凯发·k8(国际)官方网站-一触即发登录入口

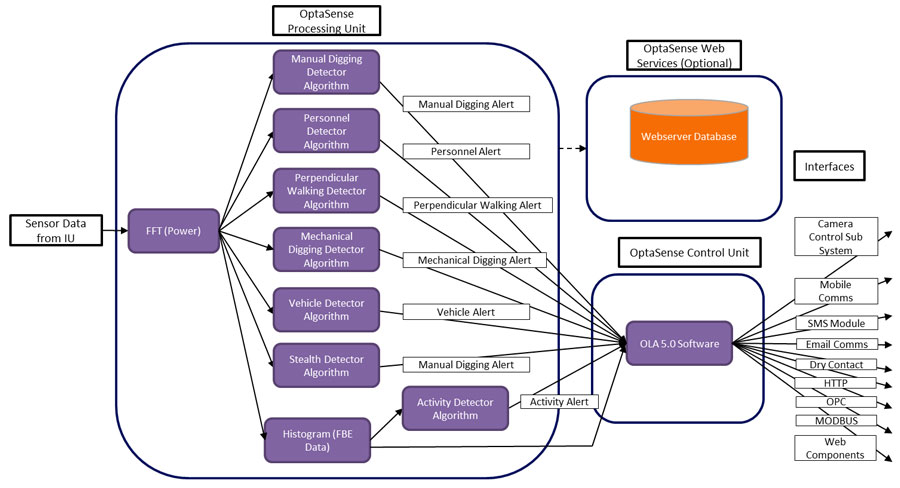

OptaSense TPI算法在PU上运行,并从IU吸收一连的声学数据流作为输入。警报数据由检测算法实时天生,并发送到CU上的OS6软件,在GUI上可以审查。


轨道交通应用DAS传感光纤的布设

1 列车追踪监测性能

直埋式、套管式和预开槽式光纤电缆都适用于举行列车追踪。通过列车的高声能信号能够使得光纤电缆装置的位置越发无邪,而不会对系统性能造成重大损害。

2 第三方入侵监测性能

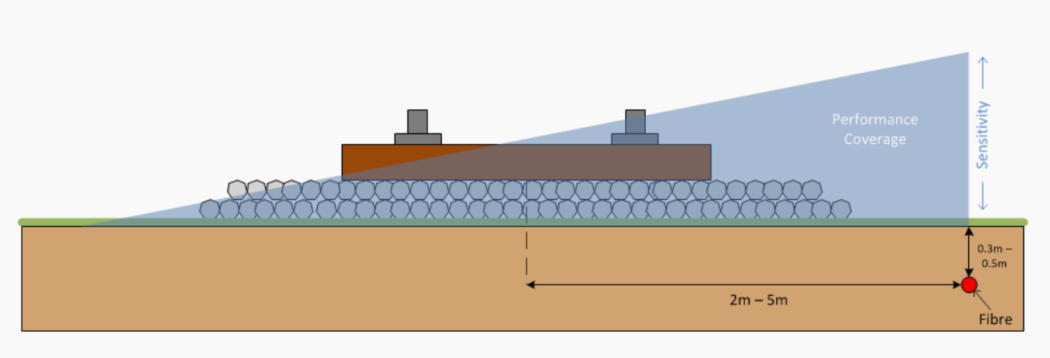

第三方入侵检测的光纤电缆布设形式是直埋式光纤电缆,距离铁路中心2米至5米,无压载,笼罩0.3米至0.5米厚度的土壤。这使得在任何侵入运动(如职员)抵达铁路之前,检测到的时机最大。

凯发·k8(国际)官方网站-一触即发登录入口

3 电缆偷窃监测性能

种种铁路基础设施沿线有许多差别的高价值铜缆装置位置和要领。

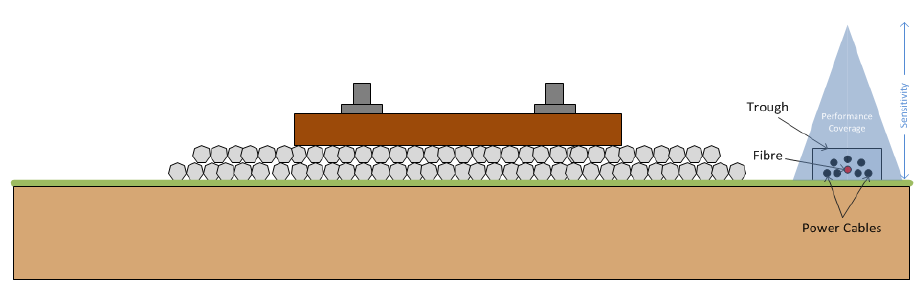

4 装置在混凝土或聚合物材质预开槽中的光纤电缆

若是高价值公用电缆位于相近铁路的槽内,则光纤电缆应与它们位于统一位置。翻开槽并移动光纤或周围电缆的运动将导致系统因强声信号而快速响应。

凯发·k8(国际)官方网站-一触即发登录入口

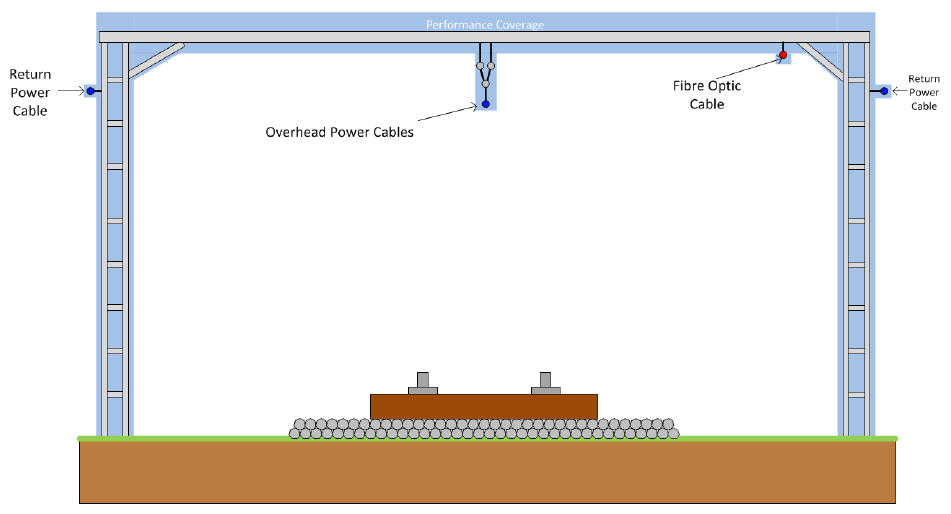

5 倾轧装置的光纤电缆

若是高价值公用电缆位于相近铁路的槽内,则光纤电缆应与它们位于统一位置。翻开槽并移动光纤或周围电缆的运动将导致系统因强声信号而快速响应。

凯发·k8(国际)官方网站-一触即发登录入口

6 直埋式光纤电缆

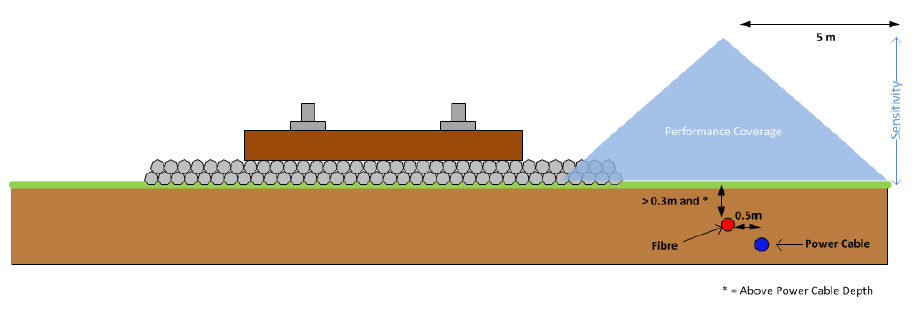

为了;じ呒壑档穆竦氐缋,如高价值信号线缆等,探测挖掘至埋地电缆组件的电缆安排如图所示。理想情形下,电缆将直接埋在距离埋地电力电缆0.5m至2m距离规模之间,并从0.3 m到与电力电缆深度相同的深度。

凯发·k8(国际)官方网站-一触即发登录入口

7 落石监测性能

凭证第三方入侵检测的划定,将电缆装置在铁路潜在危险一侧,偏移距离2米至5米,并接纳直接埋设要领布设。直接埋设电缆可确保落石检测所需的优异声学耦合效果。

凯发·k8(国际)官方网站-一触即发登录入口

高级监测应用

现在,车轮踏面擦伤及钢轨断裂监测正在开发中,仅在情形控制条件下举行了测试。

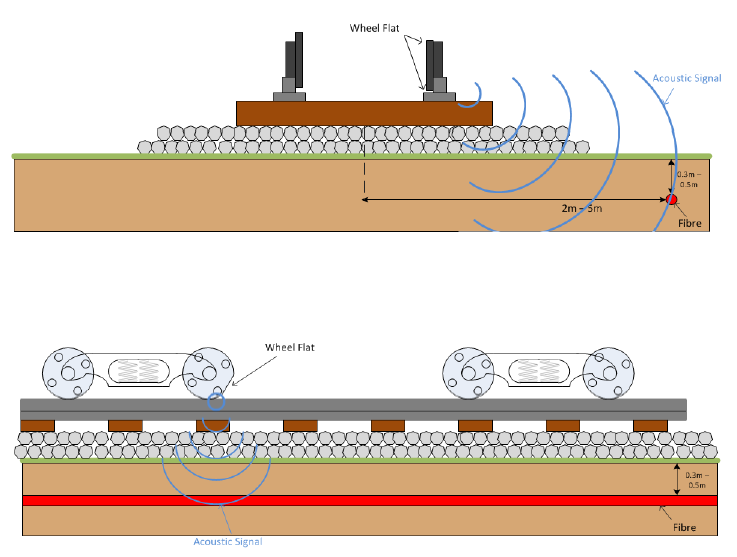

8 车轮踏面擦伤监测

直埋光纤电缆是检测车轮扁平度(车轮踏面擦伤)的设置,由于OptaSense®车轮扁平度(车轮踏面擦伤)检测器需要优异的声学耦合效果。理想情形下,光纤电缆将埋在距离铁路2米至5米的地方,深度在0.3米至0.5米之间。

凯发·k8(国际)官方网站-一触即发登录入口

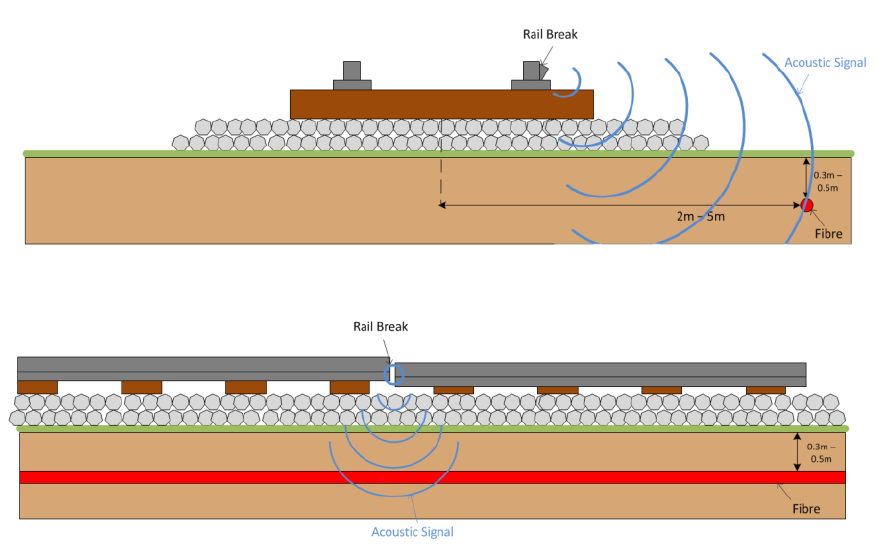

9 钢轨断裂监测性能

直埋电缆是检测钢轨断裂的布设形式,由于OptaSense®车轮扁平(车轮踏面擦伤)检测器需要优异的声学耦合效果。理想情形下,电缆将埋在距离铁路2米至5米的规模内,深度在0.3米至0.5米之间。

凯发·k8(国际)官方网站-一触即发登录入口
DAS手艺计划轨道交通监测的价值

DAS 手艺具有多元化信息综合感知能力,综合笼罩列车运行情形、车-轨运行状态和轨道沿线探测的传感 “神经”。能够举行轨道沿线异常、故障和入侵事务的实时预警与感知,提高运营方资源调理效率。一体化智慧感知平台式的清静、交互系统,迅速、掌握运行情形。

随着漫衍式光纤传感手艺的一直完善与生长,种种 DAS、DVS 产品计划均在诸多领域有响应的应用。从应用领域的本征要求来看,主要的需求是准确定位扰动源和降低整体装备的误报、漏报、错报率K剂康较衷谑谐∩现种中筒妨驾黄,在重点工程项目或科研级工程项目中,合理的DAS装备应当具有以下特征:

  1. 原始数据信号准确丈量、收罗和传输;
  2. 具有竞争力的入侵事务分类和识别算法;
  3. 较强的功效扩展能力,能够适用于多样的应用情形;
  4. 先进的集成数据剖析系统,为拓展应用提供判断依据;
  5. 待测结构的整体感知能力,产出具有立异性的监测效果。
  6. 前沿的手艺要领便于项目执行后的效果转化。



凯发·k8(国际)官方网站-一触即发登录入口


思量到现在漫衍式光纤传感手艺在种种型领域中已具有一直深入应用的趋势,作为该类型手艺前沿的DAS手艺计划在许多方面都具有相当大的手艺优势。

客观条件上,DAS手艺在光学传感方面、数据剖析方面、信号模式识别和分类方面、图像特征剖析与判别方面、信号降噪要领方面都具有举行立异性研究的重大空间。

主观条件上,现在DAS工程应用主要由科研院所及高校牵头实验,在完成工程监测需求之余还涉及响应的效果转化需要。

现在,凯发k8正着力与用户相助推进DAS手艺项目的效果转化和标准探索=哟胛颐且黄鹛教諨AS的应用偏向。
