想要成桩更稳固?控制沉渣是要害
宣布时间:2023-10-27 浏览次数:35355 泉源:凯发k8

孔底沉渣厚度是影响灌注桩承载能力的主要因素之一 ,若是灌注桩底沉渣过厚 ,首先会影响到浇灌混凝土的质量 ,影响混凝土的强度 ,其次会在孔底和桩底形成一个夹层 ,削弱了基地承载力和嵌岩效果 ,最后桩底水的渗入 ,爆发浮力 ,会影响成桩的稳固性。



差别领域的桩基对沉渣厚度的划定

1.《修建桩基手艺规范》(JGJ94-2008)和《口岸工程桩基规范》(JTS167-4-2012)中划定:在灌注混凝土前 ,孔底沉渣厚度关于端承型桩不应大于50mm;关于摩擦型桩不应大于100mm;关于抗拔、抗水平力桩不应大于200mm。

2.《公路桥涵施工手艺规范》(JGJ041-2000)中划定:摩擦桩沉淀厚度应切合设妄想定 ,设计无要求时 ,关于直径≤1.5m的桩 ,摩擦桩沉淀厚度≤300mm;对桩径>1.5m或桩长>40m或土质较差时 ,摩擦桩沉淀厚度≤500mm。支承桩的沉淀厚度不大于设妄想定。

3.《铁路桥涵工程施工质量验收标准》(TB10415-2003)中划定:浇筑混凝土前桩底沉渣允许厚度为:摩擦桩不应大于300mm ,柱桩不应大于100mm。


导致孔底沉渣过厚的缘故原由有许多 ,较量直接的缘故原由就是施工职员无法准确判断孔底沉渣的厚度 ,清孔清渣的水平不敷。


在灌注桩施工工艺流程中 ,会通过抽渣筒或者液压泵等装备举行清孔操作 ,扫除孔底那些不适相助为桩端持力层的土。在整个施工历程中 ,我们会有两次清孔操作。第一次清孔是在成孔之后 ,孔底沉渣厚度不大于20cm ,第二次清孔是在灌注水下混凝土前 ,摩擦桩沉渣厚度大于20cm或端承桩沉渣厚度大于5cm时 ,使用导管举行二次清孔。在清孔操作前后就需要一些检测手段对孔底沉渣的厚度举行检测。



孔底沉渣厚度检测要领:

(1)常用的检测要领是“测绳法” ,丈量拴一重块 ,绳放到孔底 ,依附施工职员对软硬土层的感受判断孔底沉渣厚度。但“测绳法”人为因素判断较多 ,准确度不高。

测绳法丈量孔底沉渣厚度

测绳法

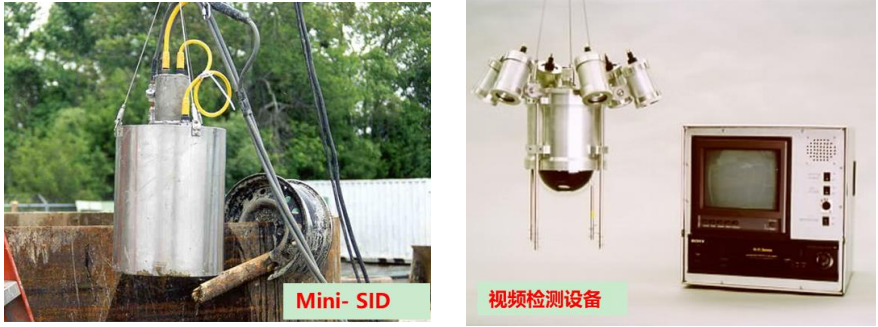

2)外洋古板的检测要领是下放一个视频探头 ,肉眼举行视察。可是 ,操作时间长导致清孔时间过长 ,操作不实时。同时施工职员靠近桩孔操作 ,危险系数高。同时灌注桩施工自己是在一个地下和水下的情形中 ,保存诸多不确定因素 ,让施工职员无法判断桩底沉渣厚度。

古板测试要领丈量孔底沉渣厚度

古板的测试要领

3)SQUID检测要领

为了让施工职员准确丈量孔底沉渣的厚度 ,对清孔事情举行评估 ,可使用桩基动力学公司新研发的SQUID孔底沉渣质量检测仪 ,通过一个钻杆毗连适配器 ,将该装备直接装置在钻杆上 ,下放到钻孔中去 ,通过3个可伸缩的接触盘 ,丈量孔底沉渣厚度 ,同时也对桩端土层承载力举行复核验证。

SQUID 孔底沉渣厚度检测仪

SQUID钻孔桩沉渣厚度检测仪 ,用于丈量孔底沉渣厚度和桩端土层的承载力 ,给工程师提供量化数据。

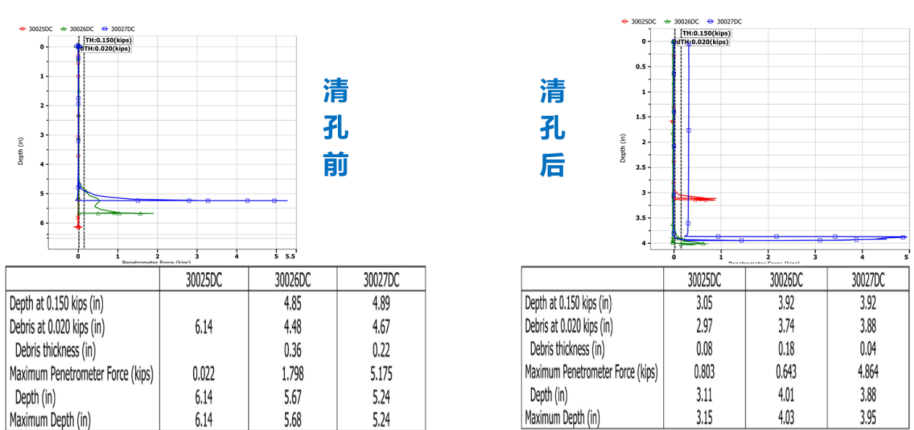

SQUID孔底沉渣厚度测试数据

SQUID孔底沉渣厚度测试数据

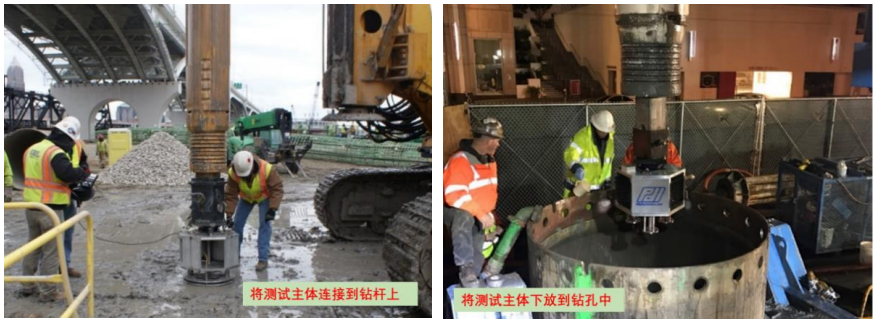

海内外SQUID孔底质量检测仪现场检测孔底沉渣厚度和孔底岩土锥尖阻力测试现场。

现场检测孔底沉渣厚度和孔底岩土锥尖阻力

现场测试

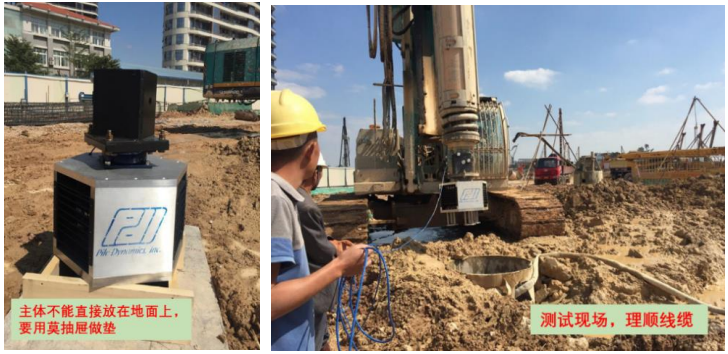

福建省修建科学研究院厦门分院SQUID装备测试现场

福建省修建科学研究院厦门分院SQUID装备测试现场

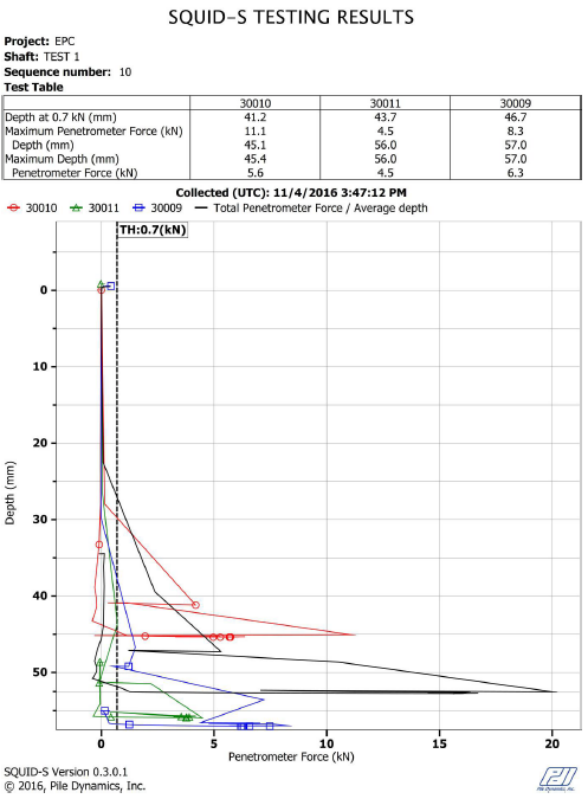

测试效果

孔底沉渣厚度测试数据



由于灌注桩的施工大部分都在地下和水下 ,施工职员很难清晰地视察和实时地监测施工工艺中每一个环节 ,加上成桩后不可举行开挖验收 ,因此 ,每个施工环节都需要举行严酷的质量把控 ,最终才会形成“高质量”的桩。
