跨孔地动层析成像是使用地动波探测地下介质地质情形的一种高区分率地动勘探手艺。地动层析成像的主要目的,是确定地球内部的细腻结构和局部不匀称性。这不但增进了地球科学的生长,并且解决了许多地质勘探和矿产资源开发中的难题。
与古板物探要领相比,具有较高的区分率和信噪比

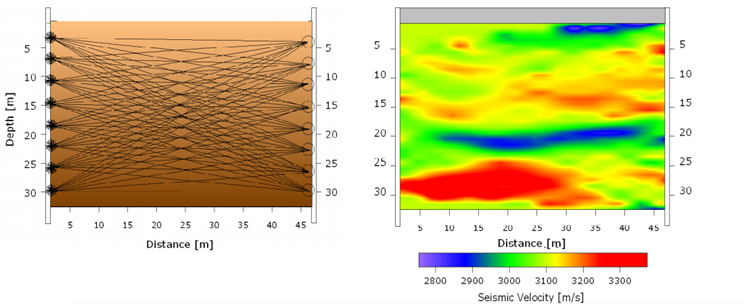

跨孔地动层析要领的实质上是对地动波在两孔间地下介质中的波速差别为物性基础,通过收罗初至波抵达时间来反演获得孔间波速剖面的地动要领,它的优点就是精度高,且不随深度转变。一样平常的地面探测要领,其探测精度会随着深度增添而变差,电法勘探和地动勘探的探测精度一样平常是以百分比来确定的,好比地动反射标准一样平常是5-10%,意思是100m深度其探测精度是5-10m,越深越差。其缘故原由是高精度的高频地动波在地层中衰减较快,深部的信息就只能通过低频波反应。而探测精度与波长是反向相关的,波长越长,精度越低。
而跨孔地动层析成像将震源和吸收器都安排在地表以下的孔中,震源和吸收器在两个平行的孔中陪同抵达最深处,因此其精度一样平常不随深度转变。并且,跨孔地动层析成像的引发和吸收点的密度是可以加密的,且电火花震源的频率一样平常较量高,而高频率、短波长又能带来高精度。因此,接纳跨孔地动层析成像手艺能够更准确地形貌地下介质的空间结构和漫衍。
跨孔地动层析法相较于其他地球物理探测要领更准确,但由于其探测深度有限(一样平常在300米以内),因此使用受到了一定的限制,在诸多新的研究领域,如碳捕获和贮存CCS现。ǖ叵略500-800米)、地热测试现。ǖ叵略750米)、深度矿藏探测(地下500米以下)等领域。而这些新领域则更需要准确的探测效果,为更深入的研究提供资助,因此,大深度的跨孔地动层析成像装备就很是须要。
当跨孔地动层析成像抵达1000米,获得更多可能
最新的TOMO1000大深度跨孔地动层析成像系统,通过在地表控制震源和吸收系统,在岩土中探测地动波的撒播路径和速率,并通过数据处置惩罚和层析成像手艺获得地下岩土层的二维维结构图像。该系统最大探测深度可达1000米,探测区分率高,可以获取高精度的地质信息。
TOMO1000是怎样抵达1000米的
该系统主要由两部分组成:SBS1000震源系统和BHC1000吸收器系统。

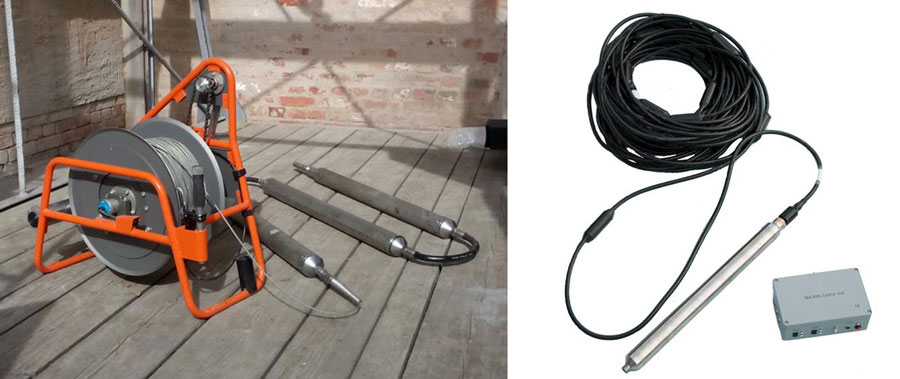

深层地动层析成像系统(左SBS1000、右BHC1000)
-
SBS1000是一款超高频震源单位,能够大大增强信号强度和可靠性,并可控制震源振动的引发频次。
-
BHC1000是一款多通道高精度传声器吸收器单位,支持的多通道数据收罗、直接模数转换等多项先进手艺。
-
SBS1000+BHC1000成为实现1000米以内深孔层析成像的理想选择。
SBS1000+BHC1000深孔地动层析成像仪是基于多年从业履历和手艺积累开爆发产的新一代大跨度深孔成像装备,在探测深度、成像效果、信噪比、可重复性等方面均实现重大的手艺突破。
-
深度探测能力:TOMO1000可以探测到1000米的深度,这使得它可以适用于深部的地质结构研究。
-
高频率和高能量:SBS1000 MAGNUM电火花震源可以爆发高频P波,并具有精彩的信号重复性和宽频信号规模,能量贮存为2000焦耳,使得地动信号更强盛,提高了探测精度。
-
便捷操作:系统设计自力,不需要特另外地动仪,只需要两台测井绞车就可以完成装备的升降操作。数据也可以直接显示并存储在条记本电脑上,大大提高了操作的便当性。
-
高效的数据处置惩罚:配套使用跨孔层析成像反演软件,可以将处置惩罚后的地动走时反演为地动层析图,实现了高效的数据处置惩罚和清晰的地动图像展示。
总的来说,TOMO1000具有精度高、深度探测能力强的优势,可是其探测规模、本钱和操作要求的问题也应引起注重。相较于现有探测手段,当深孔地动层析成像的深度抵达1000米时,所获得的准确效果,可能意味着更多应用与研究的可能。因此,在使用时需要凭证现真相形举行权衡选择。
碳捕获与存储CCS项目
跨孔地动层析成像深部探测能力验证
碳捕获与存储CCS
CCS,也被称为碳捕获与存储(Carbon Capture and Storage),是一种能够镌汰温室气体排放到大气中的手艺,通过捕获二氧化碳,然后将其清静存储在地下深层。
在碳捕获与存储(CCS)方面,TOMO1000深部跨孔层析成像系统能提供深度和精度的地动资料,这对评估潜在的二氧化碳贮存所在至关主要。
详细来说,CCS项目通常涉及向地下深层地质结构注入和贮存二氧化碳,这需要对这些地质结构有深入的明确。例如,我们需要知道地下储层的准确位置、形状、巨细和物理特征,以便相识它们能否有用地贮存二氧化碳,并确保二氧化碳的恒久稳固性。
TOMO1000能够提供这样的信息。它能爆发高频P波,获得精彩的信号重复性和宽频信号规模,使得可以对地下深层地质结构举行详细的探测和剖析。别的,TOMO1000的1000米探测深度,足够应对大大都CCS项目的需求。
同时,这种装备可以通过天生地动层析图,将地动走时反演为现实的地下地质结构,这关于明确和展望储层性子、二氧化碳的运移和封存状态很是主要。
在现实操作中,TOMO1000可以用于前期的储层评估,也可以在注入及后期监测阶段,通过监测地动波的转变,追踪二氧化碳在地下的运移情形。总的来说,这是一个很是有价值的工具,可以在碳捕获和存储项目中施展主要作用。
挪威Svelvik试验场CCS钻孔地动监测

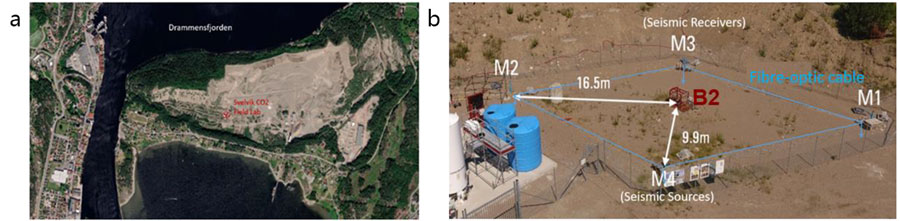

Svelvik CO2现场实验室由一口中央注入井(B2)、四口监测井(M1-M4)和举行CO2注入实验所需的基础设施组成。注入井设计用于在小超压条件下注入CO2,并在34至65m深度之间举行筛选。四口监测井用PVC套管套管至约100米深,并位于注入井周围菱形的角落。监测井位于距注入井9.9 m(M3和M4)和16.5 m(M1和M2)处。
? 测试流程
关于所有实验,地动源安排在钻孔M4中,水听器/检波器地动吸收器安排在钻孔M3中。
在CO2注入前举行了一次P波、SH波和SV波丈量,作为基线丈量。
在CO2注射时代共收罗了8组P波层析成像数据。
在第0天和第1天举行了2次P波视察,即上午和下昼各一次。
在第0–2天,对下部区域举行了SH波和SV波丈量。
从第1天到第5天,对上部区域举行SH波丈量。
在数据处置惩罚历程中丈量并思量了钻孔误差。
只思量具有相同深度的源和吸收器,为每个井间组选择所有波类型(P、SH和SV)的抵达时间,并凭证真实震源和吸收器距离盘算地动速率。下图显示了所有深度丈量的盘算P波、SH波和SV波速率,以及凭证基线丈量标准化的盘算行程时间转变。
图 井间数据剖析:(a)P波(b)SH波和(c)SV波的归一化波速相关于基线的时间转变(百分比)
图中时间转变显示了CO2气体的影响。纵然在第0天差别深度的注入最先不久,也可以看到转变。在约64m处,注入区没有或只有稍微转变。显著转变从第2天和第3天最先,深度约为38至40m。这对应于地动速率从约2180m/s下降至2140m/s。b和图c显示了注入点周围下部区域SH和SV波速盘算得出的速率下降。

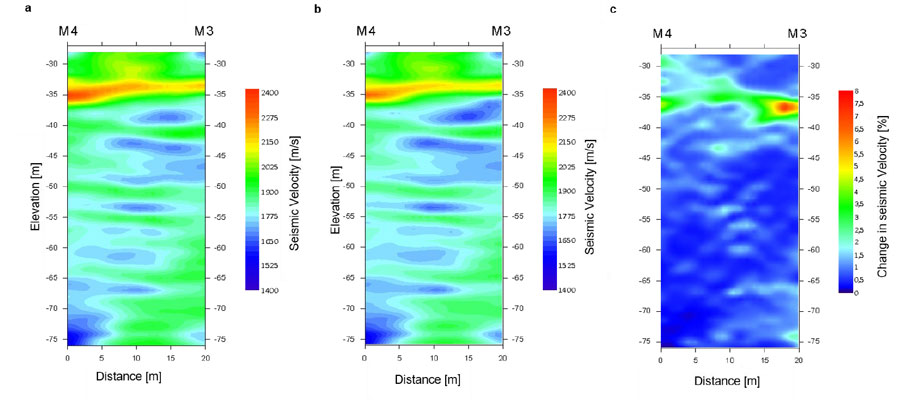

(a)基线P波和(b)第4天数据的层析成像反演效果以及(c)差别层析图((基线-第4天)/基线)
如上图,P波层析成像效果批注,水中分层沉积具有交替的高速和低速区,即低渗透性或高渗透性沉积物。
基线数据和注入CO2第4天收罗的数据之间的两个P波层析图像的较量批注,CO2沿着上层赋存层内的高渗透带迁徙。
差别层析图中可以看到高达7%的速率转变。该区域与最可能充当CO2赋存层的厚粘土层有关。在40m深度以下,可以看到小于2%的极小转变。
? 效果校验
漫衍式温度传感(DTS)丈量的数据剖析显示,钻孔M1、M2和M4中没有显着的局部温度转变。然而,在M3中,在40 m深度周围有一个显着的峰值,这意味着CO2从注入点相对快速地扩散到40 m深度处的视察孔M3。这些效果与P波丈量的层析反演效果一致。

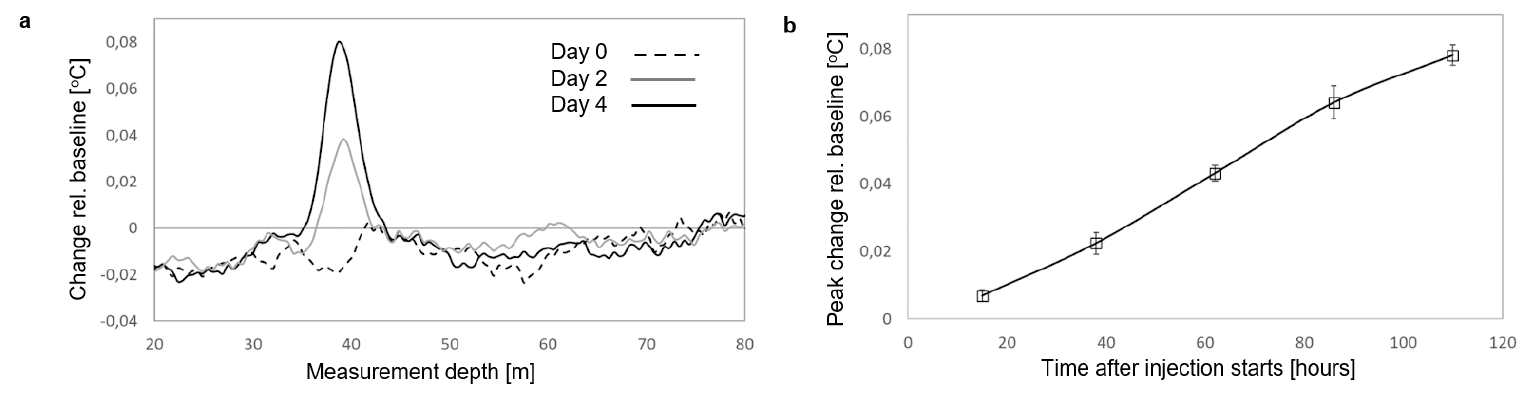

(a)注入前第0天(虚线)、第2天(灰色线)和第4天(玄色线),钻孔M3的DTS丈量值随深度转变。(b)相关于注入前水平,温度峰值最大规模的时间转变~40 m深度
其他可探索的应用领域
地热
地热能是指地壳中蕴藏的热能,其主要泉源于地球内部的放射性元素衰变爆发的热能。地热能被视为一种清洁、可再生的能源。而TOMO1000深部跨孔层析成像系统则可以在地热能的探测、开发和使用中施展要害作用。
这个装备能够在相当大的深度(1000米)上举行高精度探测,这是地热资源勘探中的主要需求,由于地热能通常位于地表以下的深度。
-
详细的地下结构信息:这种装备可以提供详细的地下结构信息,包括地质层的漫衍、厚度、角度、深度等,识别潜在的地热区域,好比裂痕、断裂带,资助我们更准确地明确地热资源的地理漫衍和规模。
-
优化钻井位置:关于地热钻井,预先获得准确的地下信息是很是主要的,可以资助工程师选择最佳的钻井位置和路径,阻止无效钻探,节约本钱。
-
监控地热资源的转变:在地热能发电站最先运营后,这种装备还可以用于监控地热资源的转变,好比监测热储层的压力转变、温度转变、水位转变等,有助于对地热能的可一连开发和治理。
-
评估地热资源的可行性和经济性:通过这种装备获得的详细信息,可以资助评估地热资源的可开发性和经济性,为决议者提供更准确的数据支持。
-
情形影响评估:在某些情形下,地热开发可能会对周围的情形爆发影响,例如地质情形的改变、地壳稳固性等。使用这种装备,可以更准确地评估这些影响,资助设计出更环保的开发计划。
深层矿产
在矿产勘探和开采方面,TOMO1000深部跨孔层析成像系统可以提供要害的地质信息,资助找到矿产资源并评估其规模。
-
矿产勘查:通过爆发高频P波,TOMO1000可以对地下深度抵达1000米的地质结构举行探测,资助找到可能的矿产蕴藏层。具有优异信号重复性和宽频信号规模的震源,使得地质探测效果越发准确,提高了找到矿产的概率。
-
评估矿产规模:使用TOMO1000爆发的地动层析图,科研职员和工程师可以对地下的矿产蕴藏层举行评估,确定其详细位置、厚度和广度,从而展望矿产的规模。
-
开采妄想:对地下结构的深入相识,可以资助优化矿井的设计和开采战略,提高矿产的开采效率,降低开采本钱。例如,可以在最可能找到矿产的地方钻井,阻止无效的钻探。
需要注重的是,虽然TOMO1000不可举行实时监测,可是在开采前的勘查阶段,它提供的信息关于矿产资源的有用使用是至关主要的?蟛试词怯邢薜,因此在开采前举行深入的地质勘查和评估是很是须要的,TOMO1000就在这方面施展了要害作用。
页岩气
在页岩气(也被称为页岩自然气)的勘查和开发中,TOMO1000深部跨孔层析成像系统可以施展主要的角色。页岩气被蕴藏在地下的页岩层中,只有当相识了页岩层的详细地质结构,才华举行有用的勘查和开发。
-
页岩层探查:TOMO1000通过爆发高频P波,可以探测地下的地质结构,包括那些可能蕴藏有页岩气的页岩层。通太过析地动波在地下的撒播特征,可以推测出可能的页岩气蕴藏区域。
-
评估页岩气储量:通过地动层析图,科研职员和工程师可以对地下的页岩层举行更详细的评估,确定其详细位置、厚度和广度,从而对潜在的页岩气储量举行展望。
-
指导钻井位置和要领:地下结构的明确可以资助决议最佳的钻井位置和要领,以提高页岩气开采的效率和效果。例如,水力压裂是开发页岩气的常用手艺,对地质结构的相识可以资助确定压裂的最佳位置和偏向。
核废物存储
在核废物存储方面,TOMO1000深部跨孔层析成像系统可以用于提供关于潜在存储所在地质结构的主要信息。
-
地质探查:TOMO1000通过爆发高频P波,可以对地下深度抵达1000米的地质结构举行探测。这种探测有助于找到可能的地下贮存所在,如深层岩石层,这些所在可以用于恒久清静地贮存核废物。
-
评估贮存所在:通过地动层析图,科研职员和工程师可以对潜在的核废物贮存所在的地质结构举行更深入的明确,评估其稳固性和恒久清静性。这可能包括相识地下岩层的厚度、硬度、地动运动情形,以及地下水流动情形等。
-
贮存战略妄想:相识地质结构有助于妄想怎样最清静、最有用地存储核废物。例如,贮存战略可能包括在那里和怎样深度钻孔,以及怎样封堵和监测贮存所在。
总的来说,TOMO1000深部跨孔层析成像系统在提供深度和精度的地质信息方面具有显著优势,关于种种地下资源的勘查和治理有着普遍的应用远景。
