便捷的交通为经济生长提供了更好的包管,桥梁作为公路的咽喉,左右着公路的生命  。近年来的桥梁非正常损坏征象时有爆发,通常来说,影响桥梁质量的因素有许多,既有设计剖析理论上的,也有施工手艺方面的,尚有修建质料、水文地质和自然情形方面的  。我们可以通过对桥梁举行试验监测相识其使用性能和承载能力,以便为桥梁的养护、加固和清静使用提供可靠的资料  。



桥梁荷载试验界说

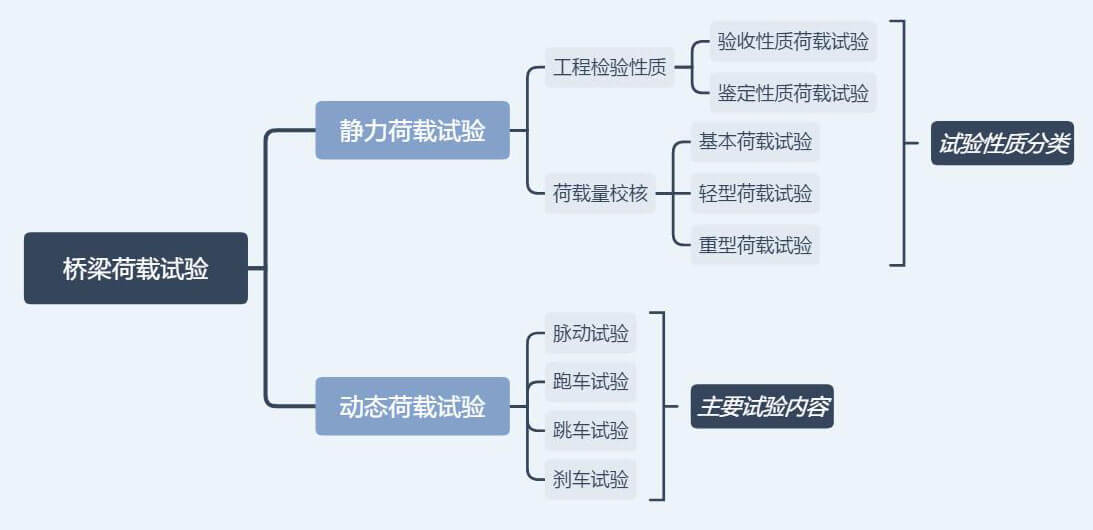

桥梁荷载试验是一种较量直观评定桥梁承载力的要领,并且为宽大工程手艺职员所接受  。凭证加载方法及响应参数的差别,可分为静力荷载试验和动力荷载试验  。

静力荷载试验

主要是通过在桥梁结构上施加与设计荷载或使用荷载基内情当的外载,接纳分级加载的方法,使用检测仪器测试桥梁结构的控制部位与控制截面在各级试验荷载作用下的挠度、应力、裂痕、横向漫衍系数等特征的转变,将测试效果与结构响应荷载作用下的盘算值与有关规范划定值作较量,从而评定出桥梁结构的承载能力  。通过校验系数来说明结构潜在的承载力,相对剩余变形反应了却构的事情状态  。

动力荷载试验

主要是通过对结构举行脉动测试、汽车的行车、跳车、刹车激振或共他方法的激振试验测试桥梁结构上各控制部位的动挠度、动应变、模态参数(自振频率、振型、振型阻尼比、应变模态),然后通过模态参数识别结构的损伤  。

桥梁荷载试验概述

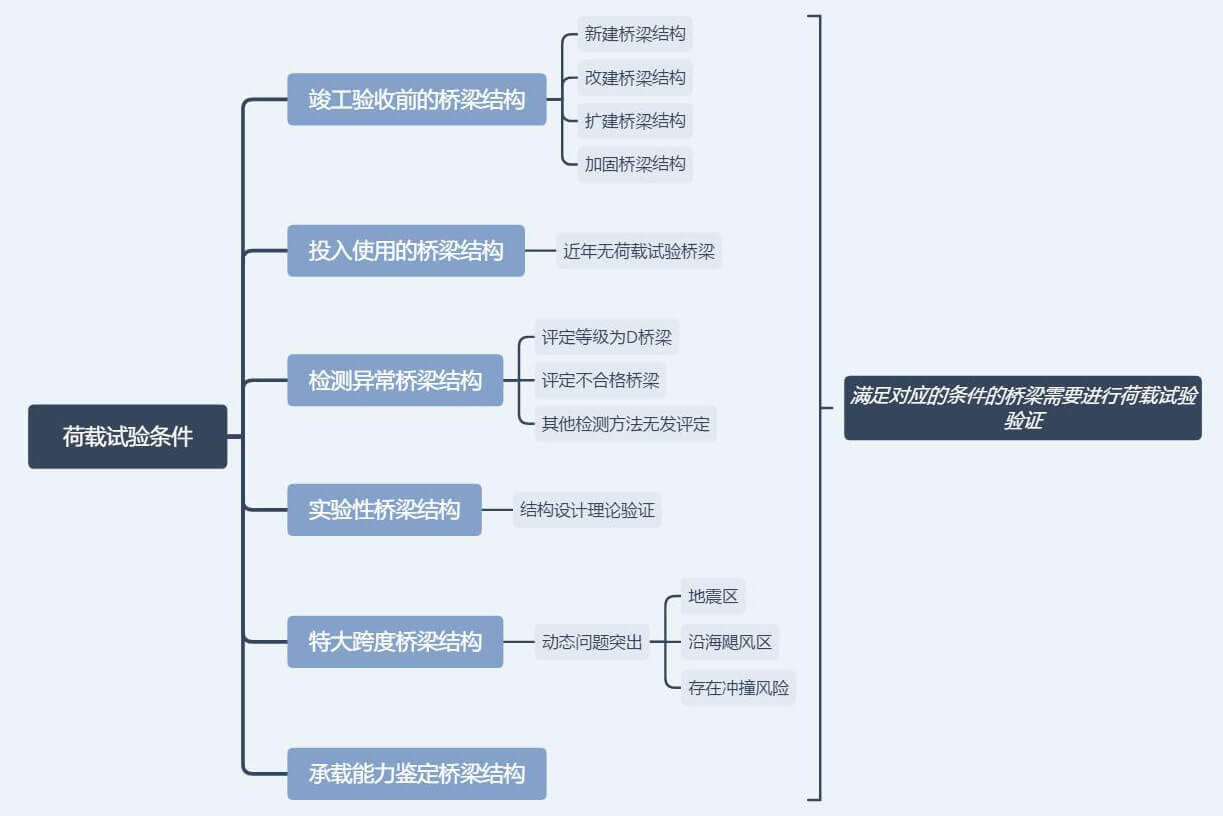

桥梁荷载试验条件

桥梁荷载试验目的



桥梁荷载基本流程

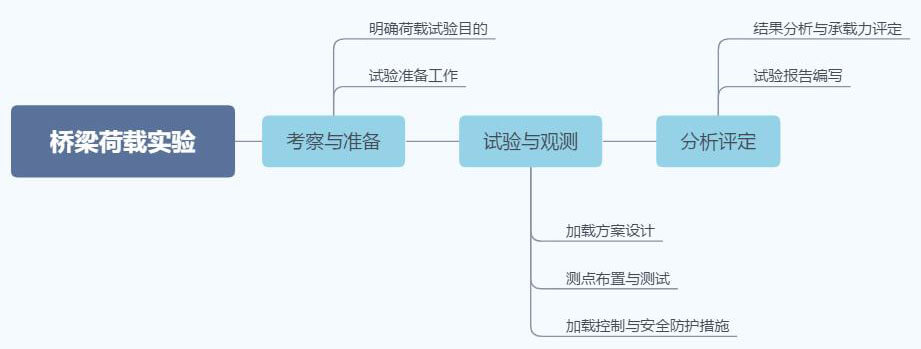

桥梁的荷载试验是一项重大而详尽的事情,需要凭证试验的目的举行认真的视察,并举行相关的理论剖析,在此基础上周密地制订试验计划,关于所有可能泛起的问题都要认真思量并做来由置预案,制订切实可行的试验计划  。荷载试验的主要内容可凭证如下三个阶段举行划分  。



Ⅰ 桥梁结构的考察和准备

① 明确荷载试验的目的

② 试验准备事情

Ⅱ 加载试验与视察

① 加载计划设计

② 测点安排与测试

③ 加载控制与清静防护步伐

Ⅲ 测试效果的剖析与评定

① 试验效果剖析与承载力评定

② 试验报告编写


桥梁荷载试验基本流程



桥梁荷载试验传感器及装备



# 传感器 #



应变测试 · 应变片

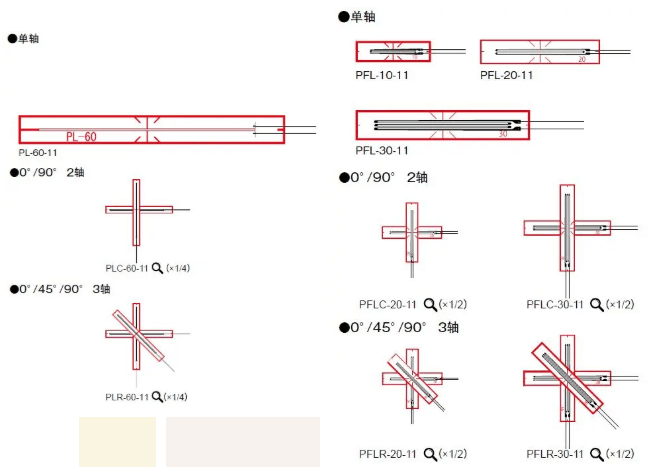

TML的P系列及PF系列混凝土专用应变片,其中P系列应变片接纳聚酯树脂基底的丝式应变片,主要用于混凝土、砂浆或岩石的外貌应变丈量,也可用于木料的短期应变丈量  。PF系列应变片接纳聚酯树脂基底的箔式应变片,栅长有10,20,30mm可选  。主要用于钢材、混凝土、砂浆的外貌应变丈量,也可用于木料的短期应变丈量  。应变片自己接纳专用的基底质料,可有用消除温度转变引起桥梁结构温度变形,提高测试精度,其稳固性和可靠性匹配桥梁荷载测试的重大试验场景  。

挠度测试 · 顶杆式位移传感器

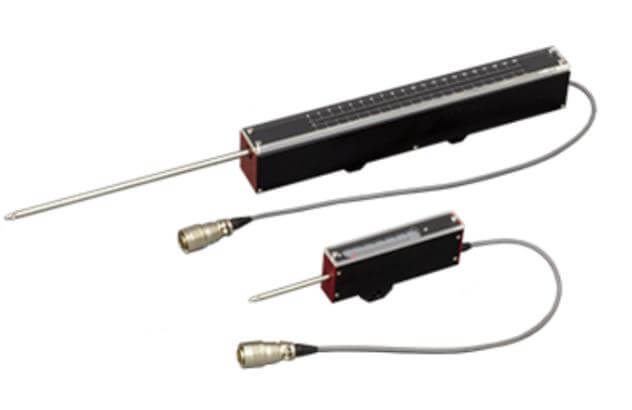

SDP系列位移传感器是一种一样平常用途的应变型传感器,接纳爆发应变的悬臂式设计,该传感器可在对很小位移坚持高迅速度的同时实现稳固丈量  。传感器提供最高IP40级别防护,可有用实现灰尘水渍的防护  。具备稳固性佳、易于操作、便于视觉视察等特点  。在桥梁荷载试验中,该传感器可有用识别到桥梁结构加载历程中的细小挠度转变,同时也可通过外置刻度,校核数据收罗仪器的收罗数据的准确性,是桥梁荷载试验挠度测试的选择  。

裂痕测试 · PI位移传感器

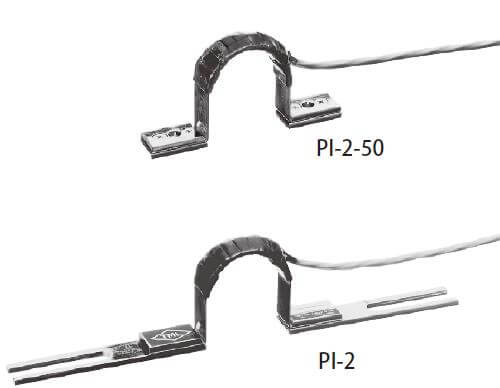

PI位移传感器结构简朴,应变片装置在拱形弹簧板上  ?商峁┝中秃,用于50mm至300mm标距长度  。该传感器用于丈量混凝土外貌每个标距长度内爆发的裂痕启齿位移或丈量种种结构的位移  。在桥梁荷载试验及桥梁恒久监测等试验场景中被普遍应用,深受客户好评  。

动态振动测试 · 拾振器

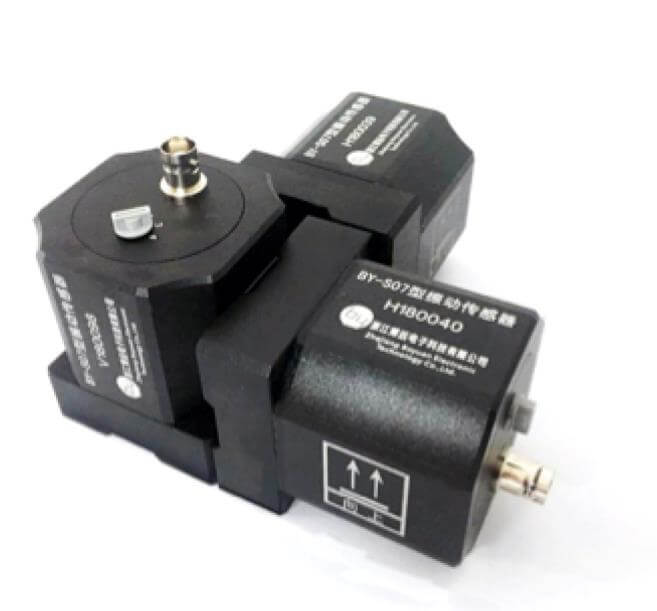

BY-S07型低频振动传感器,具备低频特征好、情形顺应性强、大宗程、高精度、IP67品级防护品级、适用于恒久康健监测等特点  。



# 数据收罗系统 #



静态数据收罗仪 · TDS-540

TDS-540静态数据收罗系统是由TML推出的多功效静态数据收罗系统  。该系统作为一款高性能的数据收罗仪,可丈量应变、应变式传感器、直流电压、热电偶和铂电阻等多种信号  。具备开机速率快、收罗速率快、拓展性强、接口富厚、操作简朴便捷等功效特点,其COMET赔偿算法能够完全校正四分之一桥获得的丈量值误差而不受电桥电路初始不平衡和非线性的影响,有用包管了仪器在户外桥梁荷载试验中的可靠稳固性  。

动态数据收罗仪 · TMR-300

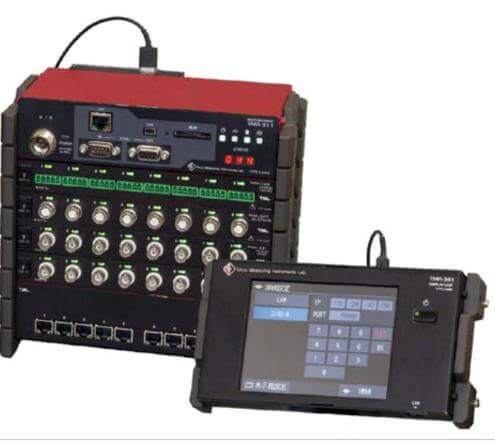

TMR-300系列是一款小型多通道数据收罗系统,可凭证丈量目的毗连多种传感器丈量单位  。它小型轻量,不但可以在现有结构如机械、桥梁等有限空间内轻松装置,并且可实现移动物体如汽车、飞机和船舶上的丈量  。同时该仪用具备体积小、重量轻、供电利便(可用外置电池供电)、操作便捷等特点,在户外桥梁荷载试验中,可有用提升测试效率,节约人力物力,降低试验本钱  。

动态数据收罗仪 · TRIONet

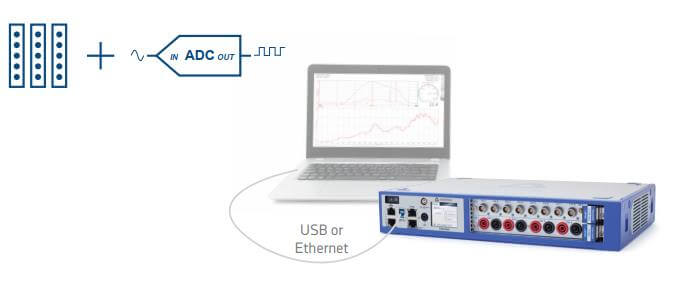

TRIONet机箱测试漫衍装备漫衍距离可达100米,机箱通过千兆网口和USB3接口与盘算机通讯,特殊适合桥梁荷载漫衍式丈量场景  。同时也可叠加组装使用,组成多通道集中式测试装备使用  。



参考文献

[1] 翟磊,黄福伟,唐光武,邹毅松,黄光清 钢筋混凝土桥梁荷载试验中的应变测试要领研究:[工程硕士论文] 重庆交通大学 2013

[2] 《公路桥梁承载能力检测评定规程》JTG/T J21-2011

[3] 《混凝土结构试验要领标准》GB50152-2012



谢谢您的寓目

——END——

更多桥梁检测相关产品请咨询凯发k8

服务热线丨400-700-9998
