筑牢防汛丨数字化升级刘家峡大坝强震惊结构台阵
宣布时间:2020-08-04 浏览次数:110404 泉源:凯发k8

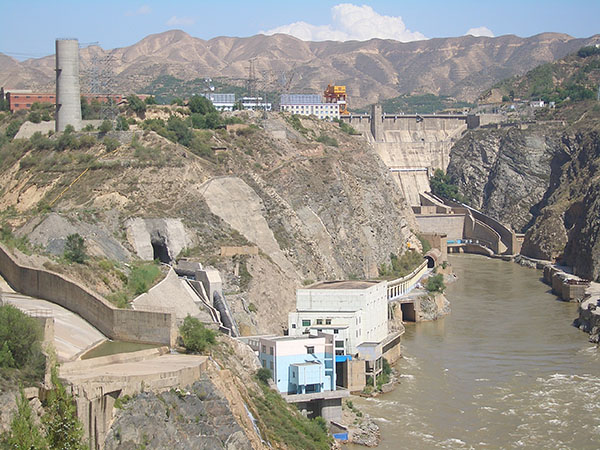

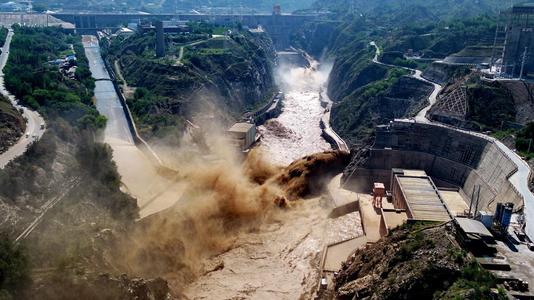

刘家峡水电站位于甘肃省永靖县,距兰州市约100km。坝型为整体式砼重力坝,最大坝高147米,库容57亿立方米,装机容量1350MW,是我国自行设计、制作、施工的第一座百万千瓦以上的大型水电站。

1967年中国科学院工程力学研究所在大坝内建设了模拟纪录式强震惊视察台阵,并于1970年9月移交给兰州地动大队(后为甘肃省地动局)举行运行维护,2016年在大坝内1690米高度增添一套新型数字纪录强震仪。

由于大坝内部强震惊视察台服役时间较长,泛起了装备老化、通讯中止、手艺落伍等问题,已无法知足新数字化强震惊视察要求。因此,2020年刘家峡水电厂启动了大坝强震惊监测台网建设项目。




此项目由凯发k8下属的凯发k8仪器装备中国有限公司和北京数泰科技有限公司配合完成。此次大坝强震惊监测台网建设项目妄想将大坝旧台阵替换为先进的多通道数字纪录仪,并在坝体上装置13套三分量力平衡加速率计,同时优化光纤通讯线路,以知足大坝强震惊视察相关规范要求。



01

项目妄想

此次项目主要是对大坝强震惊台网的建设和更新优化,工程内容主要包括:




AC-73三分量力平衡加速率计的结构

楼层

装置位置

布设数目

/

主坝坝顶▽1739下游侧

5

5楼

▽1690m廊道内

4

5楼

▽1690m强震惊视察房内

1

4楼

▽1673m廊道内

1

3楼

▽1660m廊道内

1

1楼

▽1615m廊道内

1

电缆使用绝缘镀锌套管举行;。坝顶▽1739上增设的5个三分量力平衡加速率计均使用铸铝防护盒和防水讨论举行;。并接纳fora多通道数据收罗仪举行数据收罗。



AC-73

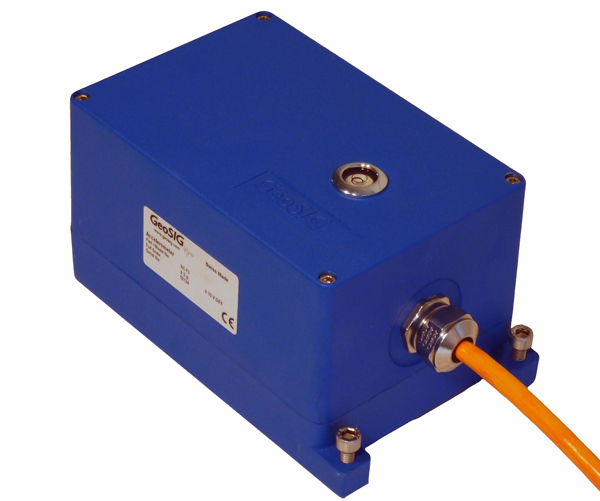

AC-73传感器是一款为宽频地动监测设计的真正的机电系统三向加速率计,监测应用都需要高迅速度的、结实的传感器,且要求维护少,按期测试要领简朴。应用于宽频地动,自然地动,结构丈量和监测等。已通过中国地动局组织的地动监测专业装备定型。



fora





结构康健和响应监测、自然和人工地动监测、情形振动测试、诱发振动监测和通告、仪器切合修建规范、地动警报和清静;。



02

项目施工

在所有准备事情停当后,自6月1日起凯发k8的项目工程师最先正式施工。施工内容包括13个强震惊视察台站的布设,此项事情分为三个部分:

  • 7楼坝顶1739米高度布设5个台站;
  • 5楼强震惊视察房所在廊道1690米高度布设5个台站;
  • 4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内划散布设1个台站。

以及对旧视察台、原通讯电缆及视察间举行拆除和维修换新等事情。


凯发·k8(国际)官方网站-一触即发登录入口

传感器电缆截取

传感器(三分量力平衡加速率计AC-73)电缆截取。凭证前期踏勘丈量要求,划分对13个测点所需的电缆长度举行再次核实,每根12芯瑞士GeoSIG原厂电缆均留有15米左右冗余,确保从5楼强震惊视察房到各视察台站的电缆长度富足。

传感器电缆穿套管

凭证各视察台站截取的电缆长度,划分对其举行穿管处置惩罚。套管选用镀锌可弯曲金属管,外包玄色绝缘胶皮,并在套管毗连处用防水胶带加以防护。

凯发·k8(国际)官方网站-一触即发登录入口

电缆布线

5楼1690米廊道的4个视察台站(另外1个8号台站在强震惊视察房内部,直接电缆毗连)直接沿原电缆走线贴壁(线管卡扣牢靠)汇聚到电缆竖井上方的桥架,进入强震惊视察房。

凯发·k8(国际)官方网站-一触即发登录入口

4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内的3个视察台站,通过电缆竖井往上走线,抵达5楼1690米后,也进入统一桥架,最终进入强震惊视察房。7楼1739米坝顶的5个视察台站,则通过大坝楼梯间,打孔下穿(PVC管牢靠)到5楼1690米,通过桥架进入强震惊视察房。

凯发·k8(国际)官方网站-一触即发登录入口

视察台站的传感器装置

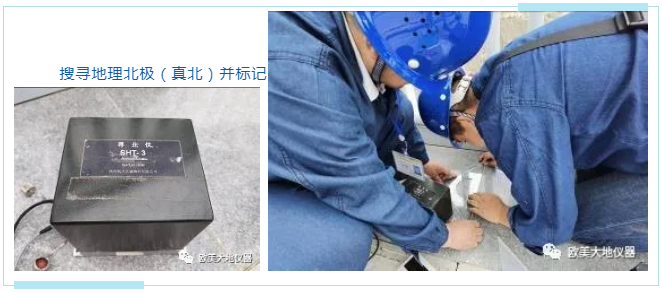

传感器装置要求Y轴指向真北偏向,用寻北仪逐个确定好装置偏向,做好标记后最先装置。


凯发·k8(国际)官方网站-一触即发登录入口


每个AC-73三分量力平衡加速率计均有12芯针脚,需要将上面拉到各视察台站周围的电缆举行压线处置惩罚后,毗连到AC-73的接线端子上,并用万用表测试连通性。AC-73通过M8单螺栓和三个调平螺栓举行牢靠。AC-73自己具有IP65的防尘防水品级,无需特殊防护。

5楼1690米廊道的4个视察台站(另外1个8号台站在强震惊视察房内部,直接装置在地表混凝土台面上),4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内的3个视察台站均直接装置在原有的视察间内。

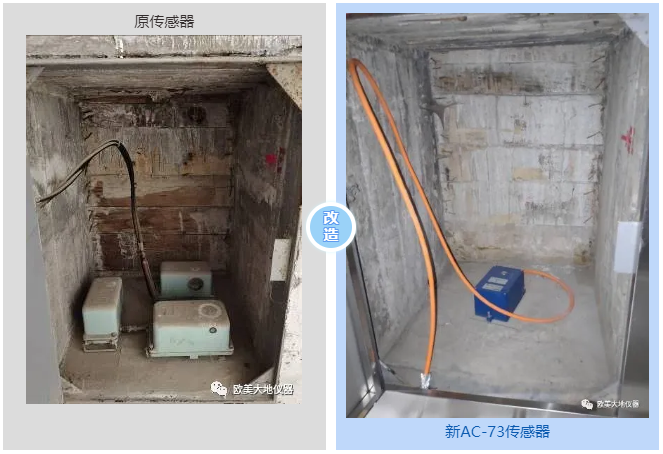

//廊道视察间内刷新前后比照
凯发·k8(国际)官方网站-一触即发登录入口

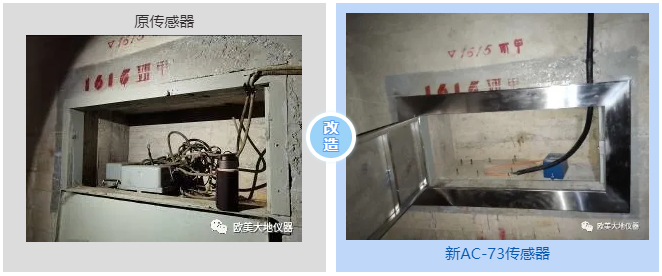

/一楼1615米廊道视察间前后比照
凯发·k8(国际)官方网站-一触即发登录入口

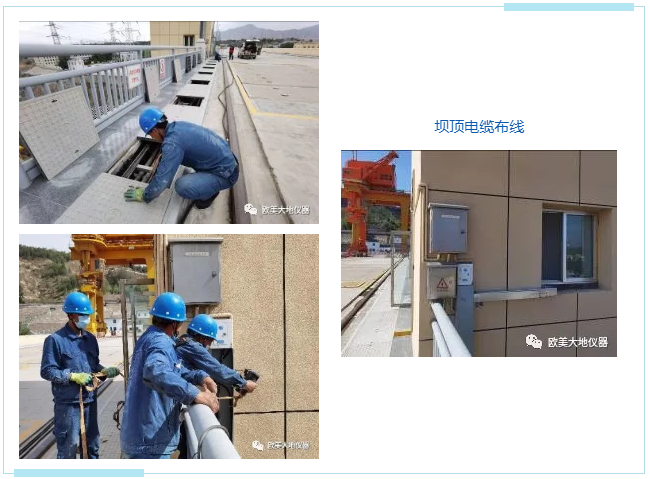

7楼1739米坝顶的5个视察台站,由于踏勘时原设计的装置点位装置了瓷砖面板,需要切割瓷砖,举行挖孔后打磨平整,再装置AC-73,最后加上铸铝防护罩,地表团结处用防水胶处置惩罚,做须要的防水;な虑。


凯发·k8(国际)官方网站-一触即发登录入口

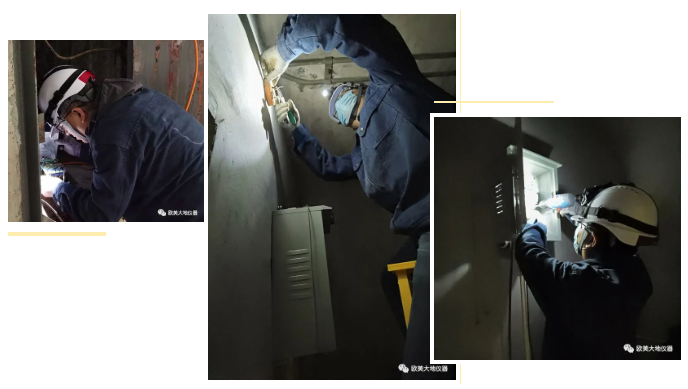

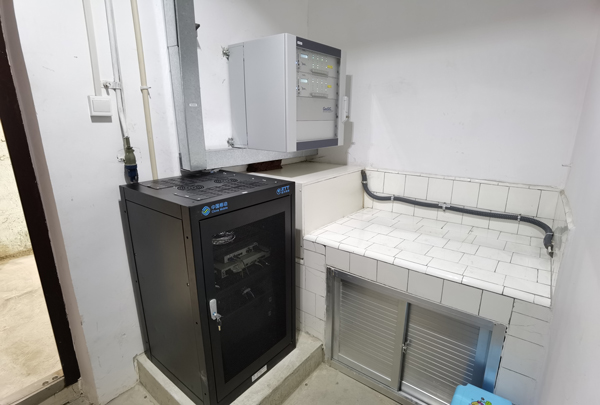

强震惊视察房内多通道数据收罗仪fora装置

将13根进线电缆划分压线做好针脚后,毗连到fora的接线端子上。fora接纳多路冗余供电,机柜内置2块50Ah蓄电池,并与拥有3块100Ah蓄电池的UPS相毗连,再接入机房AC端。




传感器视察间装置不锈钢门

5楼1690米廊道的4个视察间(另外1个8号台站在强震惊视察房内部,无视察间),4楼1673米高度、3楼1660米高度、1楼1615米高度廊道内的3个视察间,将原有铁皮门拆除,重新装置不锈钢门。同时重新装置7楼1739米坝顶因从楼梯间布线而拆除的窗户一扇。

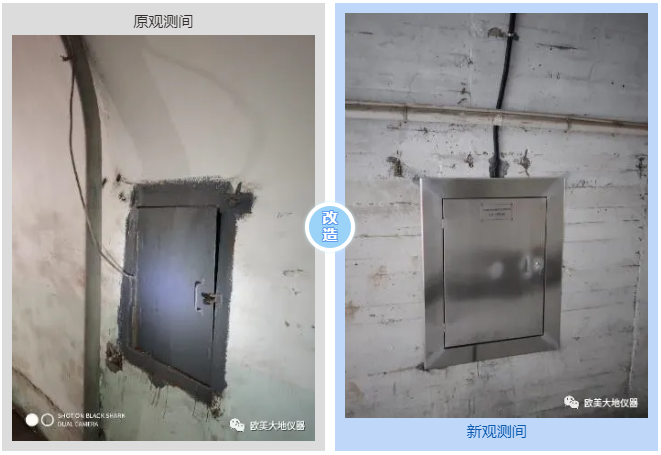

//视察间刷新前后比照
凯发·k8(国际)官方网站-一触即发登录入口

通讯光纤维护

fora接纳网络通讯,通过光纤将数据划分发送至电厂的大坝清静中心和甘肃省地动局。其中电厂的大坝清静监测中心需要将原4楼机房搬至1楼,在4楼举行熔纤处置惩罚后,延伸光纤通过楼顶下放到扑面1楼新机房内。

凯发·k8(国际)官方网站-一触即发登录入口



03

装备调试及运行

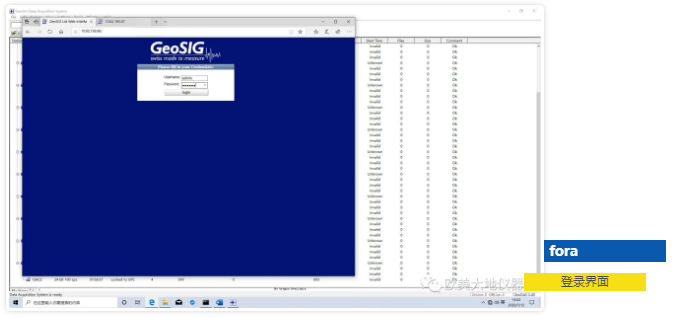

通过浏览器审查/修改多通道数据收罗仪fora的设置信息。并举行触发、通道、传输服务器等功效设置。


凯发·k8(国际)官方网站-一触即发登录入口

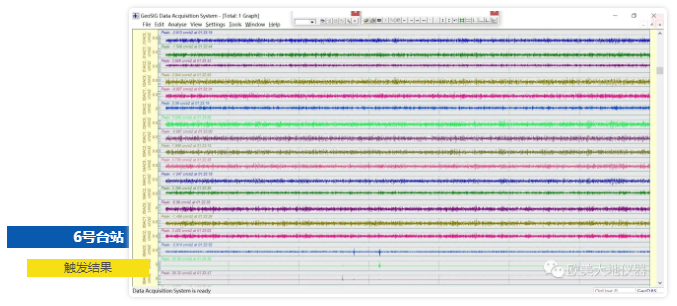

设置竣事后,举行触发测试,下图为6号台站触发的效果示意图。


凯发·k8(国际)官方网站-一触即发登录入口

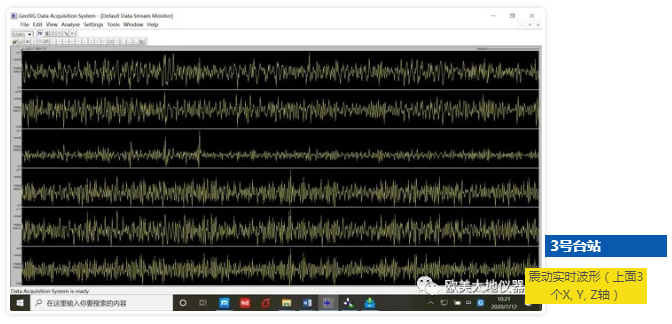

由于坝顶1-5号台站装置在防护盒内,人为触发较为难题,下图为3号台站震惊实时波形。


凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

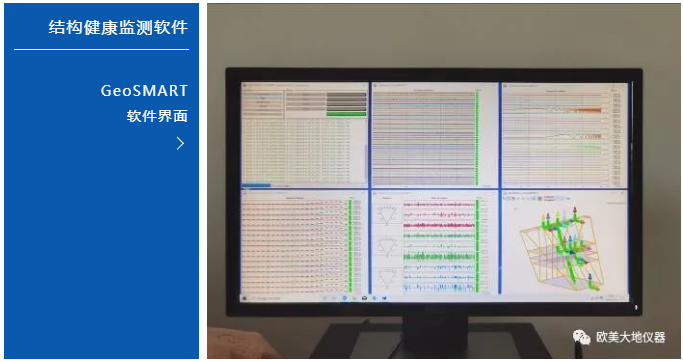

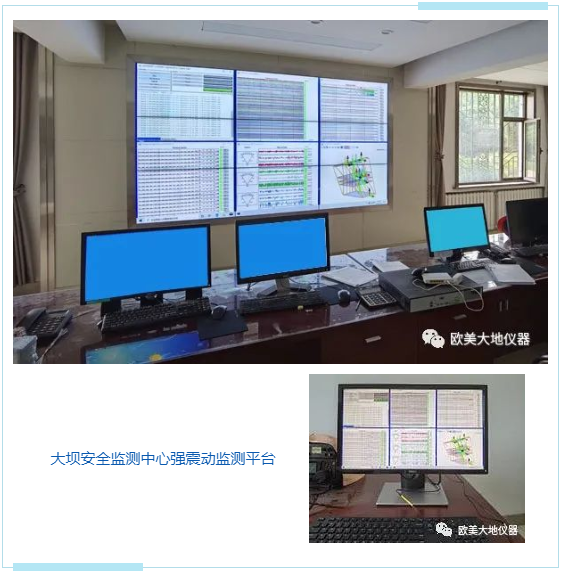

系统选用GeoDAS软件吸收实时数据流,以及系统状态、日志等其他信息,并通过设置,将实时的加速率数据通过双重积分转化为位移数据,经滤波后导入到GeoSMART实时结构康健监测软件中。从而实时显示频率组成、频率时程、反应谱、层间位移角等系统参数,并实现报警功效。

凯发k8与瑞士GeoSIG深度相助,实验了多项结构和震惊监测项目,如大理市经开区高层修建结构康健监测项目。在项目实验历程中,积累了富厚的装置调试及施工履历,综合思量各工程现真相形,保质、保量、保时完成各项使命。
