高层修建结构康健吗 ?监测系统说的算!
宣布时间:2021-12-03 浏览次数:152884 泉源:凯发k8

高层修建结构受力特点

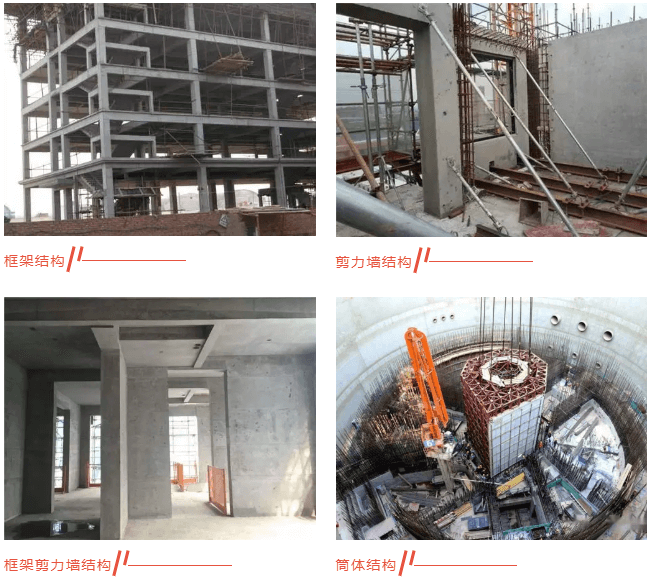

高层修建结构系统主要包括框架结构、剪力墙结构、框架剪力墙结构和筒体结构 。

凯发·k8(国际)官方网站-一触即发登录入口

01 水平力是主要控制荷载 ,在低层和多层修建结构中 ,通常以竖向荷载控制结构设计;而在高层修建结构中 ,水平荷载起着决议性作用 ,特殊是风荷载和地举措用 。

02 侧向变形为控制指标 ,与低层和多层修建结构差别 ,结构侧向变形成为高层修建结构的要害指标 。随着修建结构高度的增添 ,水平荷载作用下的侧向变形增大 。因此不但要求结构具有足够的强度 ,还要求具有足够的抗侧刚度 ,使结构在水平荷载作用下爆发的侧向变形控制在清静规模 。

03 抗震性能要求高 ,关于高层修建结构 ,除要知足正常使用时的竖向荷载、风荷载以外 ,还需具有优异的抗震性能 。


高层修建的结构康健监测内容

高层修建的结构康健监测内容主要有:

01 情形与荷载监测 ,主要包括温度、湿度、雨量、风荷载、地动等;

02 变形监测 ,主要包括笔直度、水平度、水平位移、竖向位移、基础沉降等;

03 应力监测 ,主要包括混凝土应力、钢筋应力、钢结构应力等;

04 振动监测 ,包括结构要害位置的水平和竖向加速率 ,高层修建在风荷载和地举措用下的结构振动和动力特征是运营阶段的监测重点 。

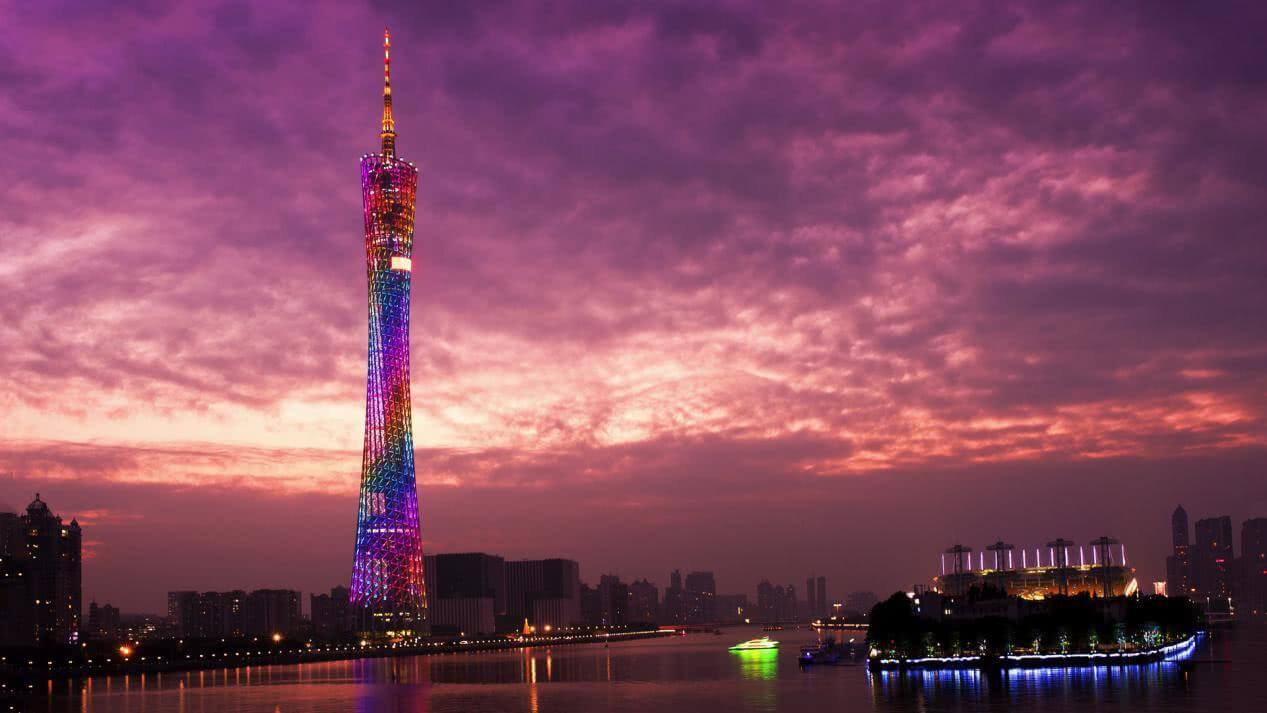

广州塔结构康健监测系统简介

广州塔是广州市的地标性超高层修建结构 ,位于广州新都会中轴线与珠江景观轴交汇处 ,与珠江新城中的“双子塔”组成大三角 ,与珠江新城南端的广州市歌剧院、广东省博物馆组成小三角 。广州塔高600m ,其中主塔高450m ,天线桅杆高150m ,设计使用年限为100年 。广州塔塔体包括37层差别功效的关闭楼层 ,作为旅行、餐厅、电视广播中心以及休闲娱乐区 。地下室1层为停车场和治理用房 ,地下室2层为装备和客栈 。广州塔用地总面积约170000m2 ,总修建面积约100000m2 。

广州塔的修建结构是由一个向上旋转的椭圆形钢外壳转变天生 ,相关于塔的顶、底部 ,其腰部纤维 ,体态生动 。钢结构外筒是结构主要的笔直承重及抗侧力构件 ,包括三种类型的构件 ,即立柱、环梁和斜撑 。外筒共有24根柱 ,由地下2层柱定位点沿直线至塔体顶部响应的柱定位点 ,所有接纳钢管混凝土组合柱 。其结构有以下特点:

结构超高

广州塔高达600m ,是中国第一高塔 ,天下第五高塔 ,在超高层修建生长历史中具有主要意义 。

形体奇异

广州塔以“广州新气象”为主题 ,塔的上部和下部辨别是两个椭圆 ,巨细椭圆用钢管混凝土立柱毗连起来 ,然后在中心扭转了45° ,很是有动感 ,修建由差别形状和差别偏向的椭圆团结而成 ,形成上升体 ,从差别的角度看有差别的形状和效果 ,形体很是奇异 。

结构重大

为了实现奇异的修建效果 ,设计接纳简中筒结构 ,内筒为椭圆形钢筋混凝土结构 ,外筒为花篮状钢结构 ,两者之间在局部区段接纳支持钢梁和楼层毗连 ,在450m高空设置150m高的桅杆 ,结构极为重大 。

凯发·k8(国际)官方网站-一触即发登录入口

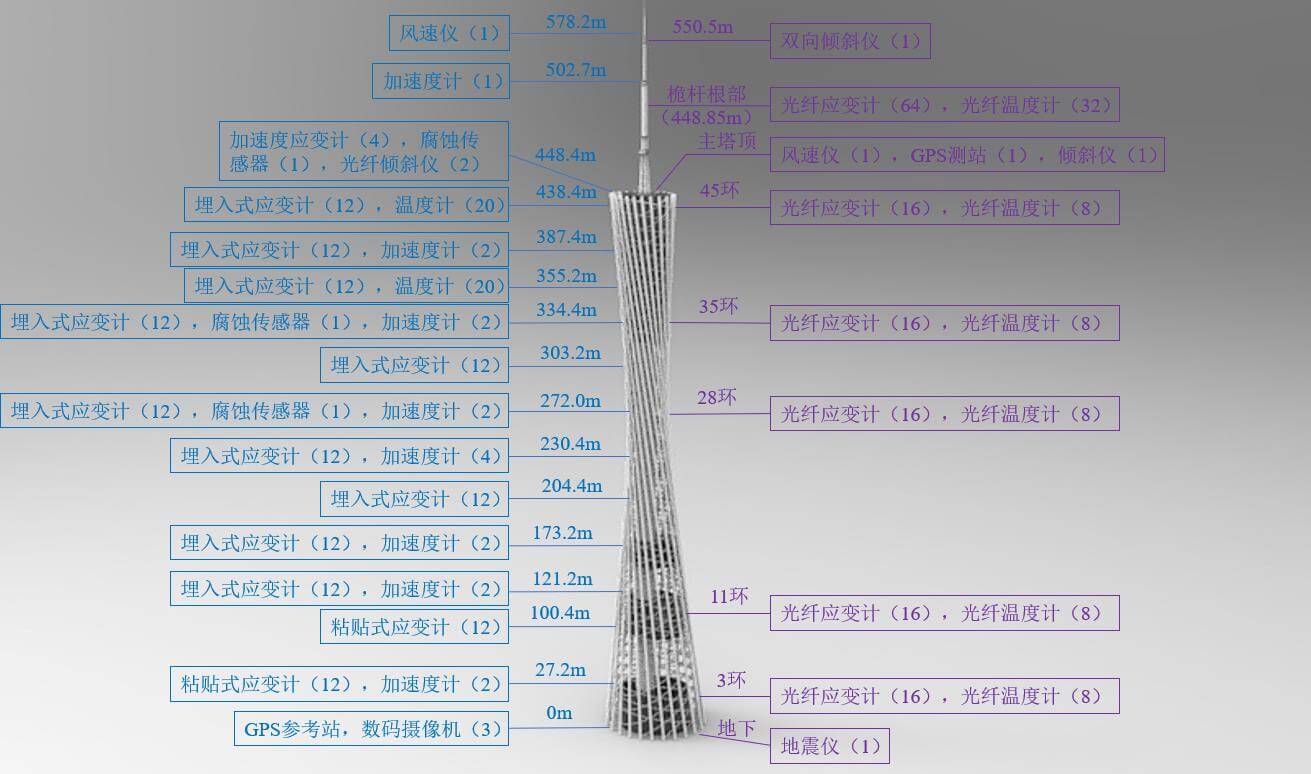

广州塔结构康健监测系统主要由香港理工大学认真设计和实验 ,2009年完工) 。在施工阶段 ,选取12个要害截面装置了凌驾50个种种传感器举行监测;在运营阶段 ,在主塔5个要害截面装置了凌驾280个种种传感器举行监测 ,在桅杆选取3个要害截面装置了凌驾80个种种传感器举行监测 ,这些传感器能够实时监测广州塔的情形参数(温度、湿度、降雨等)、荷载(风和地动)和响应(要害部位的受力、水平位移、加速率、倾斜等) 。主要包括风速仪、加速率计、倾斜仪、光纤应变计、光纤温度计、侵蚀传感器、埋入式应变计、光纤倾斜仪、地动仪、GPS等 。

广州塔结构康健监测系统的特点

01 接纳施工阶段和运营阶段一体化设计 ,运营阶段所需传感器在施工阶段预埋或装置 ,施工阶段装置的传感器可以作为运营阶段监测系统的一部分;

02 在钢结构外筒、钢筋混凝土内筒以及桅杆结构接纳了集成式光纤应变和温度传感器监测系统 ,节约了大宗线缆铺装和传感器;け厩 ,提高了传感器存活率;

03 通过团结装置全球定位系统和数码摄像机 ,对广州塔桅杆风敏感结构举行结构变形监测和交织验证;

04 在塔顶桅杆底部安排了大宗光纤应变计 ,对超高柔性桅杆结构的应力集中和品质疲劳问题举行重点监测;

05 建设了天下首个基于超高层结构康健监测系统的基准研究平台 ,通过共享监测数据比照验证理论模子 。

凯发·k8(国际)官方网站-一触即发登录入口

广州塔结构康健监测系统所使用的传感器主要有:风压传感器、位移计、加速率计、风速仪、振弦式应变计、侵蚀传感器、倾斜仪、光纤传感器、工业数码相机、GPS、气象仪、地动仪 。


相关传感器

SM-5A应变计

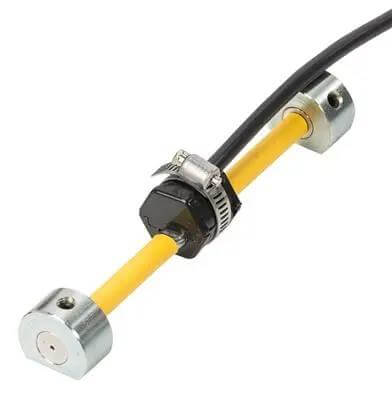

SM-5A振弦式应变计用于监测应变的转变 ,当弹性模量已知时 ,可评估应力转变 。

凯发·k8(国际)官方网站-一触即发登录入口

SM-5A振弦式外貌应变计由一根钢弦;す芘连的两个端块组成 。一个电磁线圈安排在位于管子中部的;ね饪侵 。施加在应变计上的外力改变了钢弦的张力 ,从而改变钢弦的共振频率 ,并被电磁线圈读取 。

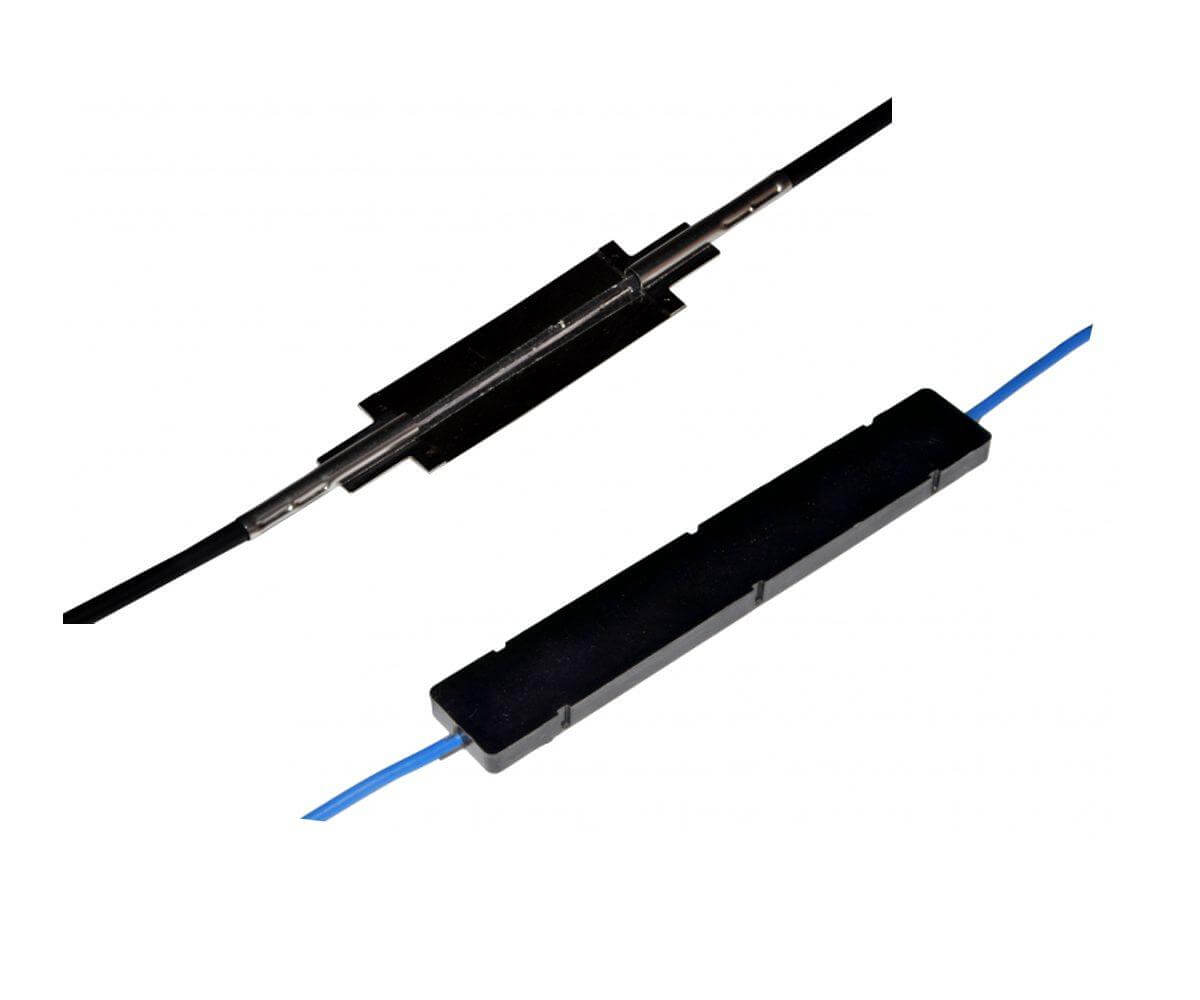

MuST FBG 应变计

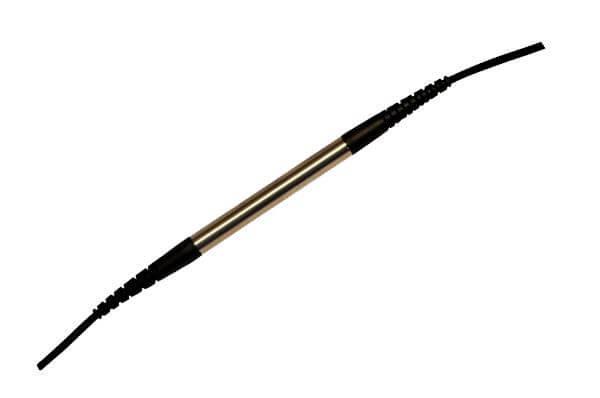

MuST FBG应变计用于静态或动态的应变监测 。

凯发·k8(国际)官方网站-一触即发登录入口

多个FBG(光纤布拉格光栅)应变计可以链接在一条光纤线路上 。用胶粘或点焊的要领 ,装置在混凝土、钢和复合质料结构上 。

MuST FBG温度计

MuST FBG 温度传感器适用于普遍的应用领域 。这款传感器是古板电信号或振弦式温度传感器的光纤版本 ,但完全无源 ,对情形引起的漂移具有固有的不敏感性 。

凯发·k8(国际)官方网站-一触即发登录入口

装置在结构外貌上或埋入在混土壤或砂浆中,每条链最多12个传感器 。

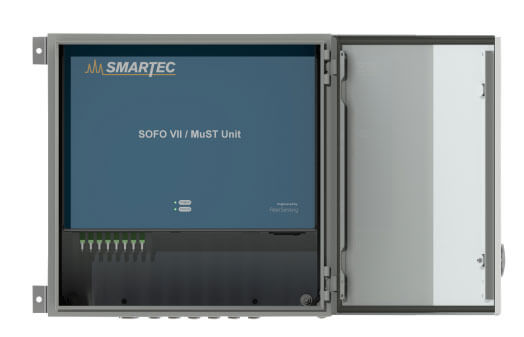

SOFO VII读数仪(光纤信号解调仪)

SOFO VII读数仪适合现场使用的可靠、多功效光纤数据纪录仪 ,可测读SOFO和FBG传感器 。

凯发·k8(国际)官方网站-一触即发登录入口

SOFO VII是一款能丈量SOFO(干预丈量)和FBG(光纤布拉格光栅)传感器的通用读数仪(也叫光纤信号解调仪) 。该系统是为静态、恒久丈量而设计的 。每个通道都可以针对这两种手艺中的一种举行软件设置 。SOFOVII集成在一个紧凑的钢制机箱中 ,用于永世装置在任何需要一连监测的结构中 。

凯发·k8(国际)官方网站-一触即发登录入口


结构康健监测系统

结构康健监测系统 ,主要是由一批强震仪组成的结构台阵 ,再加上应变、位移、倾斜、情形等多种传感器组成的一整套康健诊断系统 。

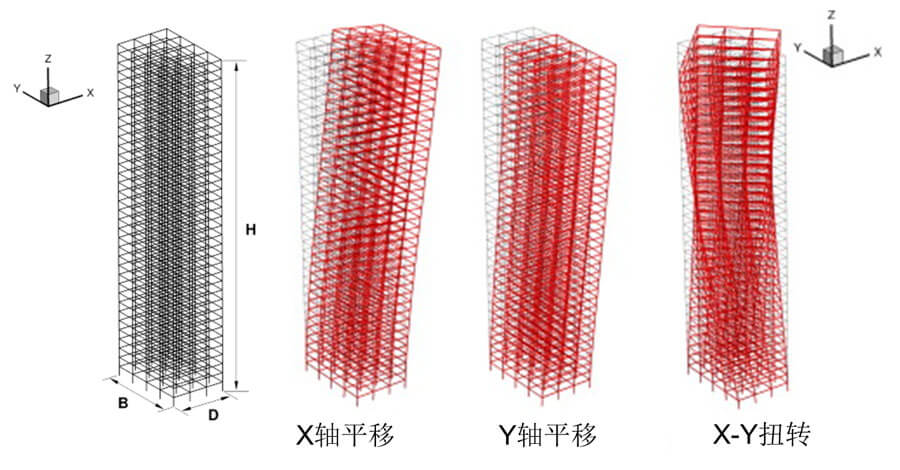

关于修建结构 ,其运动偏向主要为X轴平移、Y轴平移和X-Y扭转 。

凯发·k8(国际)官方网站-一触即发登录入口

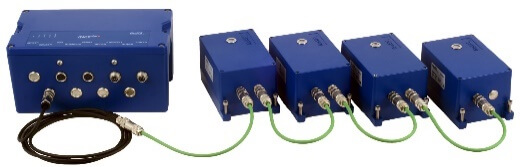

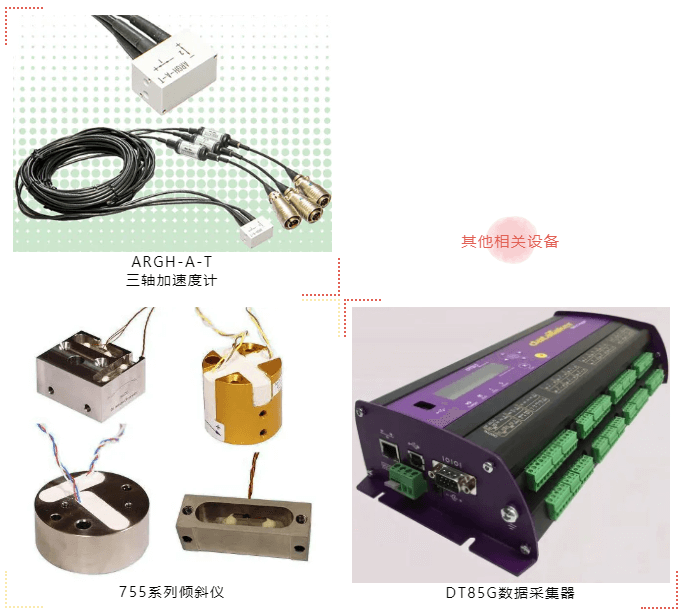

在监测历程中 ,主要接纳单轴/双轴/三轴加速率传感器 ,配合布线及数据收罗系统 ,对修建结构的平移、扭转、层间位移及反应谱等参数举行监测 。

凯发·k8(国际)官方网站-一触即发登录入口
凯发·k8(国际)官方网站-一触即发登录入口

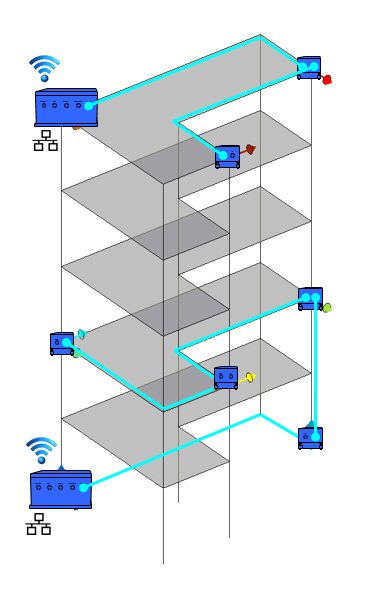

这种接纳CAT5e网线布设加速率传感器的监测要领 ,能够大幅镌汰对既有修建的影响 ,装置简朴、布设利便 。

凯发·k8(国际)官方网站-一触即发登录入口

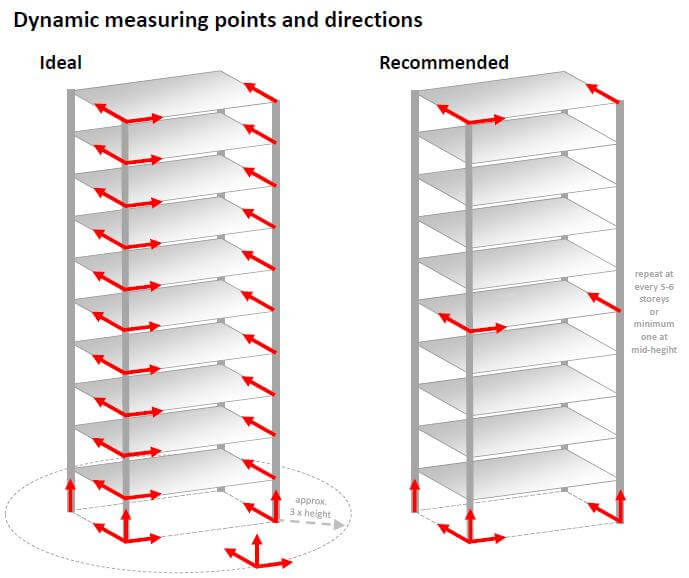

可以思量在每层楼装置传感器 ,也可以思量每隔几层楼装置传感器 。修建物的巨细和形状将影响需要几多传感器及其位置 。权衡结构的转变有多种要领 ,每个结构都有自己奇异的需求 。差别的传感器装置在整个修建的差别要害位置 。
