桥梁混凝土面板性能快速无损检测新要领!
宣布时间:2018-10-11 浏览次数:109957 泉源:凯发k8




桥梁在一样平常运营中承载着种种车辆荷载重复作用 ,桥梁的整个使用历程就是疲劳损伤累计的历程。桥梁面板作为桥梁的上部结构 ,经恒久负荷运载和风吹日晒雨淋 ,容易爆发疲劳损伤和性能退化 ,危及行车清静。准确地识别桥面是否损伤 ,混凝土内部缺陷与巨细 ,科学地评价桥面的性能 ,以求在须要时举行响应的加固步伐 ,这对整个桥梁结构的清静运营具有十分主要的意义。







随着手艺生长 ,桥梁面板检测已由古板的人工目测或取芯试验 ,锤击敲打检测生长到无损检测要领。与古板要领相比 ,无损要领要害优势在于不会对结构或构件造成损伤 ,且挣脱了古板检测要领主观性强的缺陷。常见的无损检测手艺有声发射、红外检测、X射线检测、超声检测、回波检测等。但这些要领需要一个点 ,一个点检测 ,检测效率低 ,同时很难做到整个桥面周全检测。探地雷达(GPR)手艺能够测定桥面结构内部缺陷的巨细、形状和深度 ,省时省力、操作便捷 ,且笼罩面广 ,但GPR也有一定的局限性 ,关于钢筋混凝土面板 ,电磁波很难穿透钢筋网层 ,别的 ,更需要操作职员具备富厚的工程履历。




SounDAR测试系统是一套无损自动检测要领。它可以识别和量化混凝土内部的退化 ,包括:剥离 ,层离和开裂等 ,识别混凝土桥梁面板和其他结构内部缺陷的位置和巨细 ,从而对桥梁混凝土面板性能举行评估。

SounDAR测试系统接纳小钢球或链条 ,一连敲击混凝土外貌 ,引发的弹性波从敲击点最先撒播到面板底部或缺陷位置 ,再反射回面板外貌 ,同时用麦克风拾取弹性波响应并纪录到数据收罗单位里。收罗到的数据输入到一个盘算程序里 ,这个盘算程序可以剖析频率 ,振幅和相对能量漫衍的转变来确定剥离区位置。这跟人工敲击和牵引链团结人耳辩听频率转变手艺是相似的。


凯发·k8(国际)官方网站-一触即发登录入口

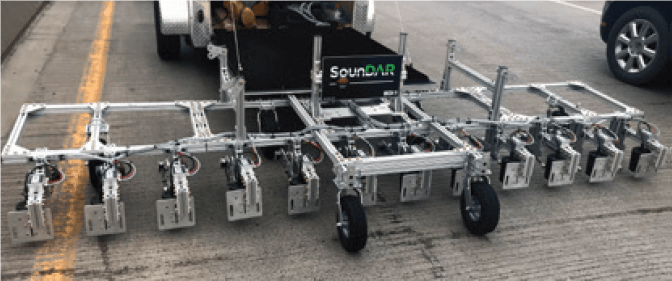

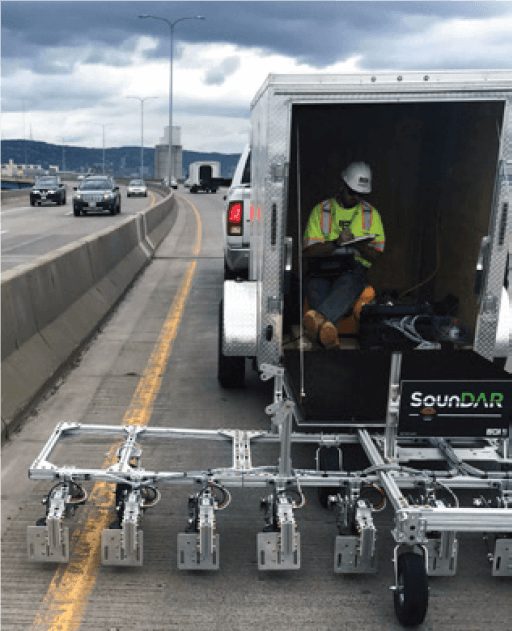

它可以在装置支架上安排多个通道 ,由车辆拖沓 ,在桥梁面板一连移动检测 ,单趟笼罩整个车道。





SounDAR测试系统作为SHAP2 R06A实验计划的一部分 ,在美国多州通过取芯试验和牵引链试验比照 ,这种要领被验证。



SounDAR测试系统还可以设置其他无损检测手艺 ,如探地雷达(GPR)和红外热成像系统(IR) ,但主要的是高清摄像系统(HRV)。HRV装置在检测车上方 ,收罗图像形成桥梁面板平面视图。为了缺陷位置定位 ,图像数据与SounDAR需要测距仪同步触发收罗。剖析HRV数据 ,可以识别和量化开裂 ,热拌沥青修补 ,混凝土修补 ,伸缩缝 ,标记线等目的。HRV平面视图图像可提供现有裂痕和其他桥梁面板外貌特征的纪录 ,是很有价值的。




数据展示:在桥面高清图像上 ,叠加SounDAR数据效果 ,效果会好。

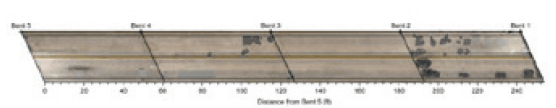

图1.高清视频图片

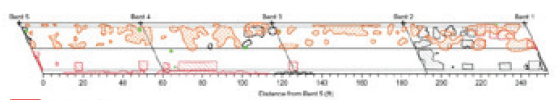

图2.平面图显示剥离 ,修补 ,裂痕 ,伸缩缝和标记线



图3.带有高清图像平面图显示的剥离 ,修补 ,裂痕 ,伸缩缝和标记线



图4. SounDAR数据提供混凝土退化严重水平的等高线图





欲相识产品更多信息 ,接待随时联系凯发k8。
