盛大上市!第六代频率步进三维探地雷达突破地下视察的界线
宣布时间:2024-04-24 浏览次数:13822 泉源:凯发k8

立异专利手艺①②

专利:①7,170,449 Antenna system for Georadar. 2007年1月②WO 2013/051945 A1 Grounding penetrating radar antenna. 2011年10月

一体化雷达丨30MHz-4500MHz丨内置RTK-GPS和IMU


凯发·k8(国际)官方网站-一触即发登录入口


Kontur突破了地下视察的界线,重量轻,易于装置安排,纵然是非专业职员也能轻松使用。具有高密度天线阵列的雷达系统,提供无与伦比的地下图像。

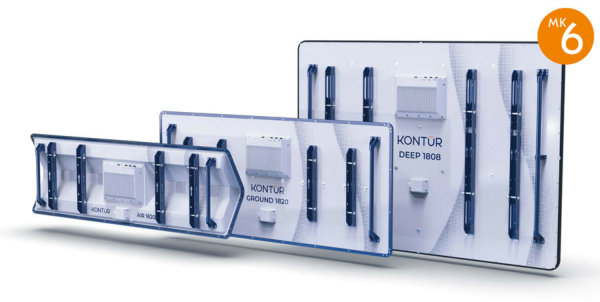

全新推出的第六代频率步进三维探地雷达MK6,助力探地雷达生长。



MK6探地雷达系统''

手艺刷新


  • 主机与天线阵一体化,不再需要单独的雷达主机。
  • 镌汰了天线主电缆和硬件,大大提高信噪比,雷达数据质量有周全提升。同时,信噪比提高,收罗参数可以设的更小,提高了检测速率。
  • 天线阵集成RTK GPS和惯性导航系统IMU,数据定位精度更高。


凯发·k8(国际)官方网站-一触即发登录入口


  • 频率规模从30MHz到4500MHZ,扩宽了高频带宽,提高了浅层应用的区分率。


凯发·k8(国际)官方网站-一触即发登录入口


  • 有空耦,地耦和大深度雷达系列,每种雷达又有多种宽度可供选择。


凯发·k8(国际)官方网站-一触即发登录入口


■  典范应用领域

蹊径,铁路,机场,都会地下管线和病害,桥梁,考古等。

凯发·k8(国际)官方网站-一触即发登录入口


MK4与MK6数据比照''

空耦雷达MK4与MK6数据比照试验

装置在车前的MK4空耦天线A2125

凯发·k8(国际)官方网站-一触即发登录入口

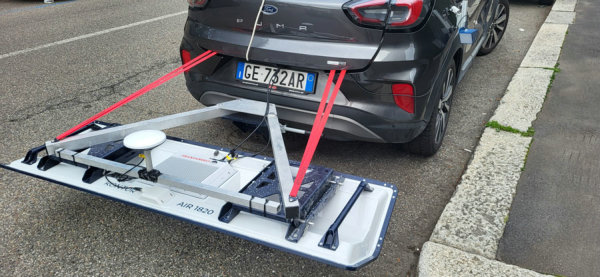

装置在车后的MK6空耦雷达A1820

凯发·k8(国际)官方网站-一触即发登录入口


必应地图显示的试验比对测线

凯发·k8(国际)官方网站-一触即发登录入口

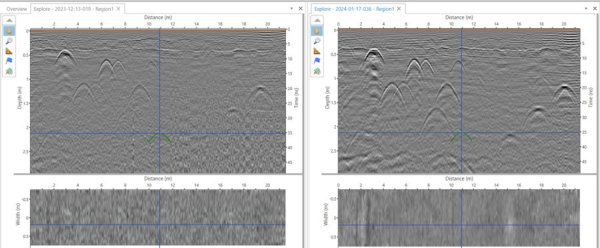

比照1:左侧为MK4数据,右侧为MK6(4.5GHz)数据

凯发·k8(国际)官方网站-一触即发登录入口


比照2:左侧为MK4数据,右侧为MK6数据

凯发·k8(国际)官方网站-一触即发登录入口

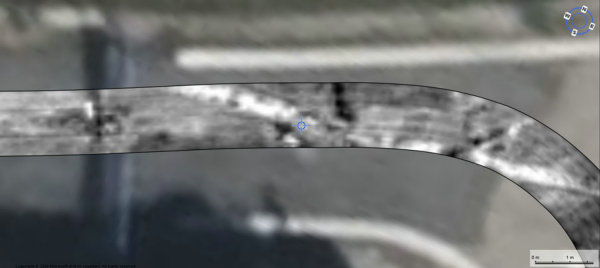

比照3:深度7cm雷达总览图图像对好比下:上图为MK4数据,下图为MK6数据

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口


试验比照数据均按相同参数设置收罗,雷达装置方法有所差别,尤其是装置在车后的雷达波动要大于车前的装置方法,会对数据比对爆发一定影响。

从比照效果看,MK6区分率要高于MK4。比照2显示10cm内的裂痕比照,MK6检测效果更为清晰。


地耦雷达MK4与MK6数据比照试验

地耦雷达比照试验在日本的一个试验场举行,该试验场预埋了管线和模拟朴陋。

必应地图显示的试验园地与雷达测线

凯发·k8(国际)官方网站-一触即发登录入口


试验场预埋目的体示意图

凯发·k8(国际)官方网站-一触即发登录入口


比照1:雷达贴地,检测速率17公里/小时:两种雷达均能检测到所有管线和朴陋,如下左图为MK4,右图为MK6

凯发·k8(国际)官方网站-一触即发登录入口


比照2:雷达贴地,检测速率33公里/小时:MK6能够检测到所有管线和朴陋,MK4未能检测到2.5米深度的模拟朴陋,如下左图为MK4,右图为MK6

凯发·k8(国际)官方网站-一触即发登录入口


比照3:雷达离地10cm,检测速率80公里/小时:MK6仍然可以检测到所有管线和朴陋,但2.5米深度的模拟朴陋显得模糊,MK4有用检测深度不到2.0米,如下左图为MK4,右图为MK6

凯发·k8(国际)官方网站-一触即发登录入口


随着第六代频率步进三维探地雷达的上岸,必将拓宽探地雷达的应用领域,追求“更强,更深,更快”的探地雷达,是我们一致的目的!

更多第六代频率步进三维探地雷达信息,请详询凯发k8。
