修建制品的单体燃烧SBI试验标准生长比照
宣布时间:2024-01-12 浏览次数:16158 泉源:凯发k8
凯发·k8(国际)官方网站-一触即发登录入口
配景
随着修建制品的普遍应用 ,关于修建制品的防火关注度越来越高 ,响应的标准也随之生长。EN 13823标准划定了修建制品(不含铺地质料)袒露在简单燃烧体热攻击下的对火反应试验 ,与之相对应的国标为GB/T 20284。本文对EN 13823的丈量参数和试验装置举行了先容 ,并指出了EN 13823:2020+A1:2022与GB/T 20284-2006(对应EN 13823:2002)的区别。
凯发·k8(国际)官方网站-一触即发登录入口
标准先容
EN 13823 Reaction to fire tests for building products -- Building products excluding floorings exposed to the thermal attack by a single burning item
丈量参数
热释放
-热释放速率HRR(t)
-总热释放量THR(t)
-燃烧增添速率指数FIGRA
烟气天生
-产烟速率SPR(t)
-总产烟量TSP(t)
-烟气天生速率指数SMOGRA
肉眼视察
-水平(横向)火焰伸张
-燃烧滴落物/颗粒

试验装置
SBI测试设施由燃烧室、测试装置(小推车、牢靠框架、集烟罩、排气管道、燃烧器和气体控制单位)、丈量系统和收罗软件组成。
燃烧室:燃烧室尺寸为3m×3m×2.4m ,其墙体应由砖石块(如多孔混凝土)、石膏板、硅酸钙板或凭证 EN 13501-1 划分为A1或A2级的其他类板材建成。
小推车:小推车上安排两个笔直的板块 ,在笔直角的底部放有沙盒燃烧器。
牢靠框架:小推车推入其中举行试验并支持集烟罩 ,框架上牢靠由辅助燃烧器。
集烟罩:位于机架顶部 ,用于网络燃烧气体。
凯发·k8(国际)官方网站-一触即发登录入口凯发·k8(国际)官方网站-一触即发登录入口

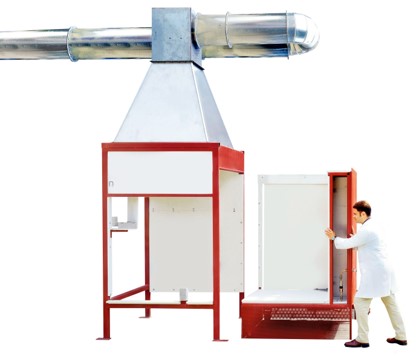

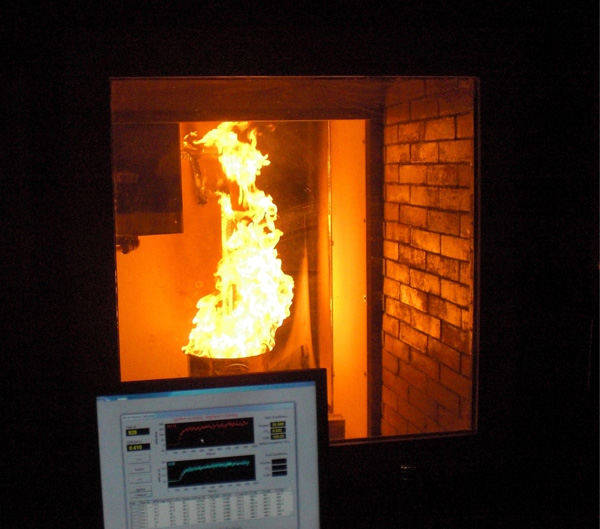

FTT SBI单体燃烧测试仪
排气管道:内径为315±5mm的圆形管 ,用50mm耐高温矿棉隔热。
燃烧器:需要两个相同的沙盒燃烧器 ,一个安排于小推车底板上(主燃烧器) ,一个牢靠在车架立柱上(辅助燃烧器)。
凯发·k8(国际)官方网站-一触即发登录入口

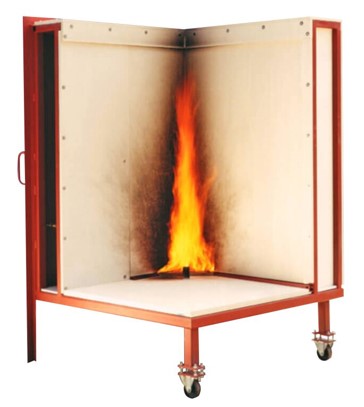

燃烧器 ;じ裾
燃料:商用丙烷气体 ,纯度≥95%。
质量流量控制器:量程至少为0~2.3g/s ,在0.6~2.3 g/s内的读数精度为1%。
燃烧器控制单位:用于用于向任一燃烧器供应丙烷 ,应避免同时向两个燃烧器供应丙烷。
凯发·k8(国际)官方网站-一触即发登录入口
燃气控制箱

丈量系统
包括:
三个K型热电偶 ,直径为0.5mm
半球形探头 ,量程至少为0~100Pa
压力传感器 ,精度为±2Pa ,90%输出的响应时间最多为1s
气体取样探头 ,毗连到气体调理装置和O2和CO2气体剖析仪
白光烟气丈量系统
气体剖析仪
凯发·k8(国际)官方网站-一触即发登录入口

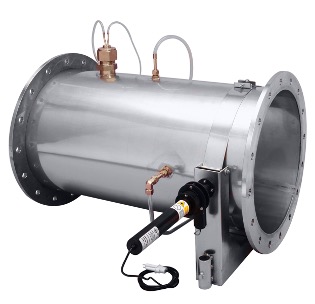

丈量管段
凯发·k8(国际)官方网站-一触即发登录入口
白光烟气丈量
凯发·k8(国际)官方网站-一触即发登录入口

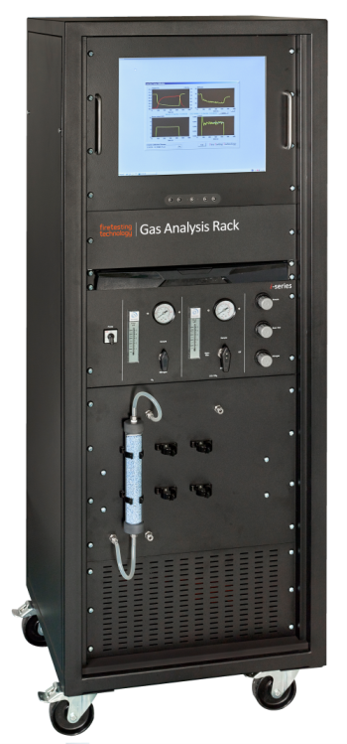

FTT 气体剖析机柜

数据收罗系统
凯发·k8(国际)官方网站-一触即发登录入口

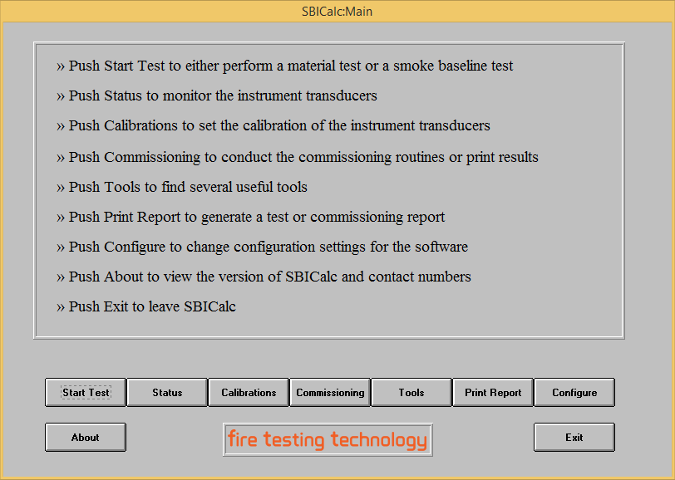

SBICalc软件收罗界面

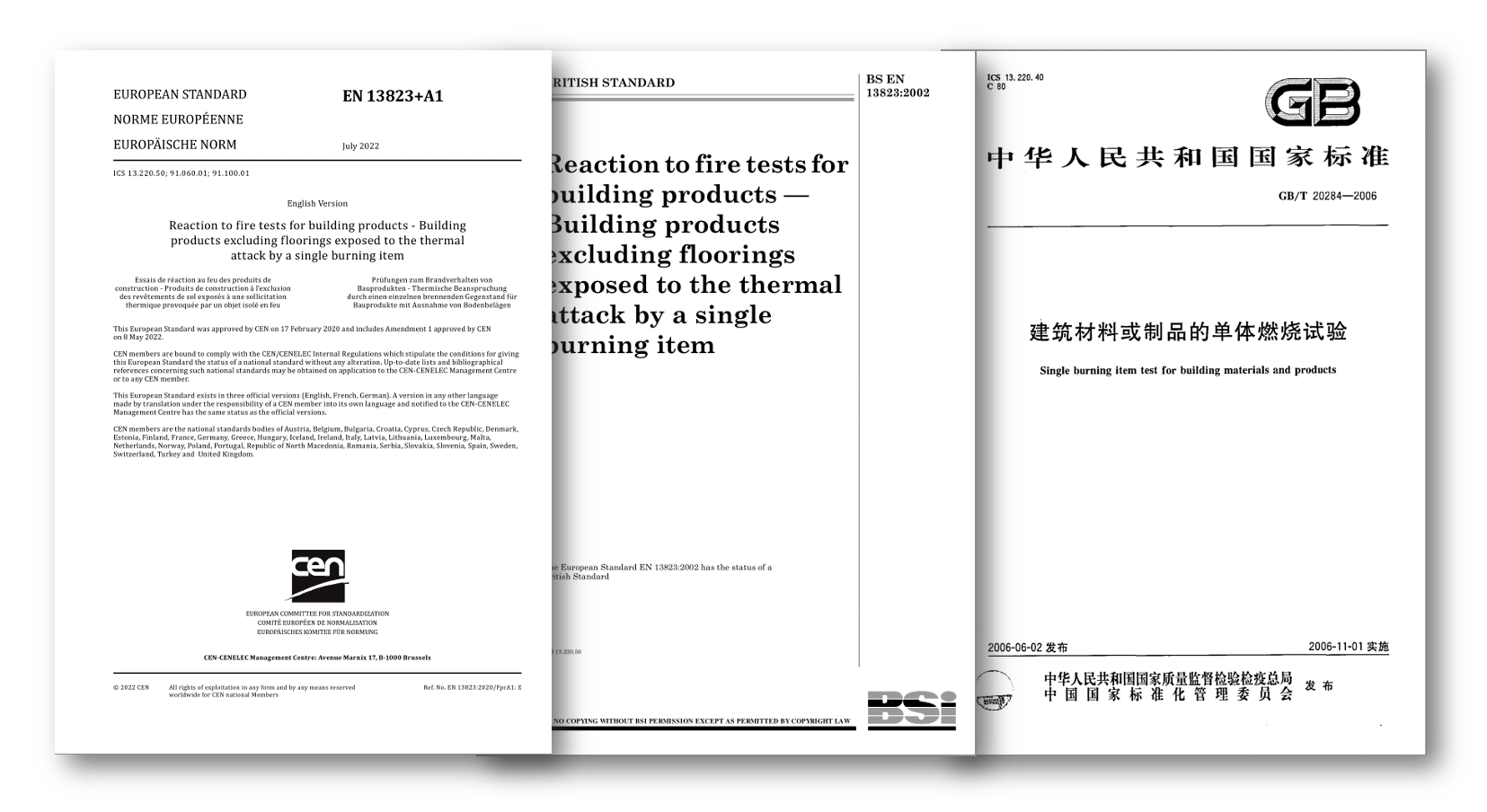

标准比照
EN 13823更新较快 ,其最新版本为EN 13823:2020+A1:2022。与老版本EN 13823:2002相比 ,将双向探头改为了测试精度更高的半球形探头(图片如下) ,探头的雷诺校正系数Kp值由1.08改为了1.24。

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

(新版本)半球形探头
凯发·k8(国际)官方网站-一触即发登录入口
(老版本)双向探头

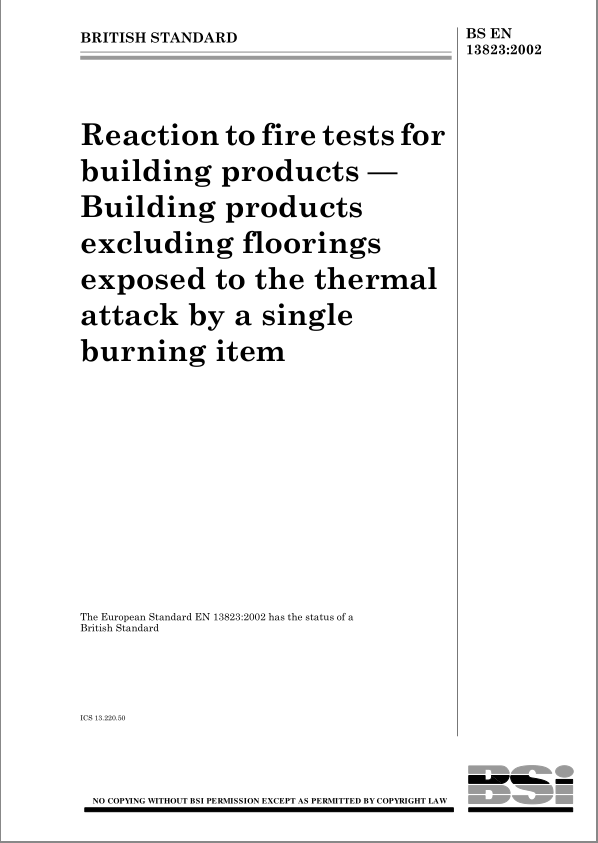

我国关于SBI最新执行的标准为GB/T 20284-2006《修建质料或制品的单体燃烧试验》 ,等同EN 13823: 2002的翻译版本 ,因此与EN 13823:2020+A1:2022相比 ,同样保存采样探头的差别。
作为阻燃测试装备领域的先行者 ,FTT的SBI单体燃烧试验装置兼顾了全球规模内新老标准的需求 ,能同时知足上述三个标准。
凯发·k8(国际)官方网站-一触即发登录入口

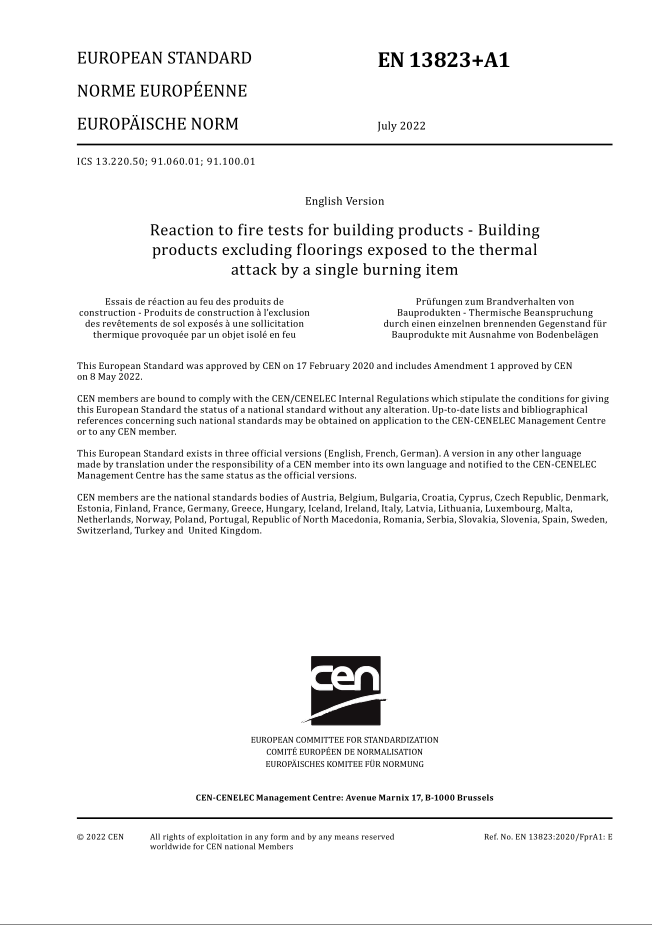

EN 13823:2020+A1:2022
凯发·k8(国际)官方网站-一触即发登录入口
EN 13823:2020
凯发·k8(国际)官方网站-一触即发登录入口

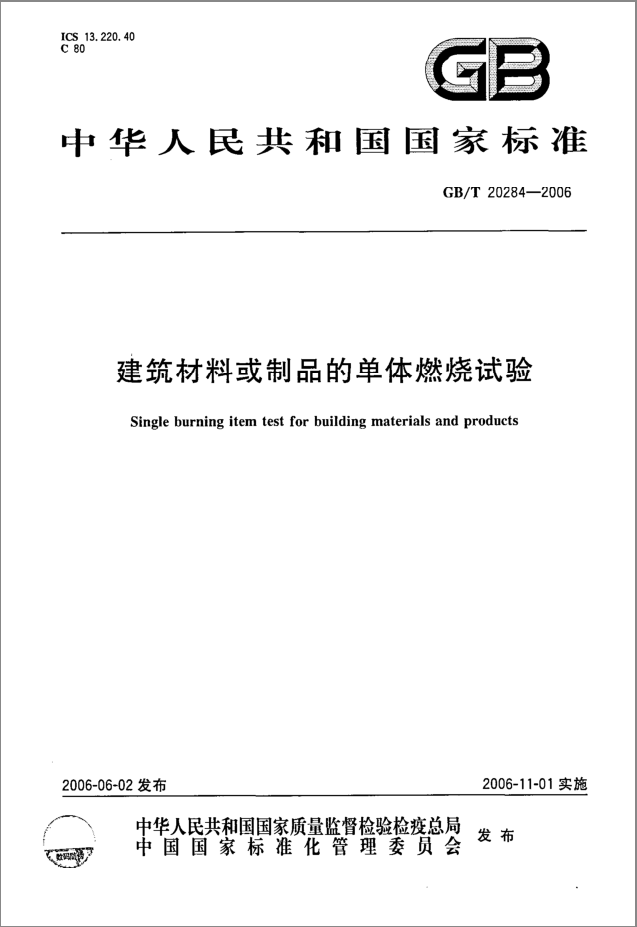

GB/T 20284-2006

凯发·k8(国际)官方网站-一触即发登录入口

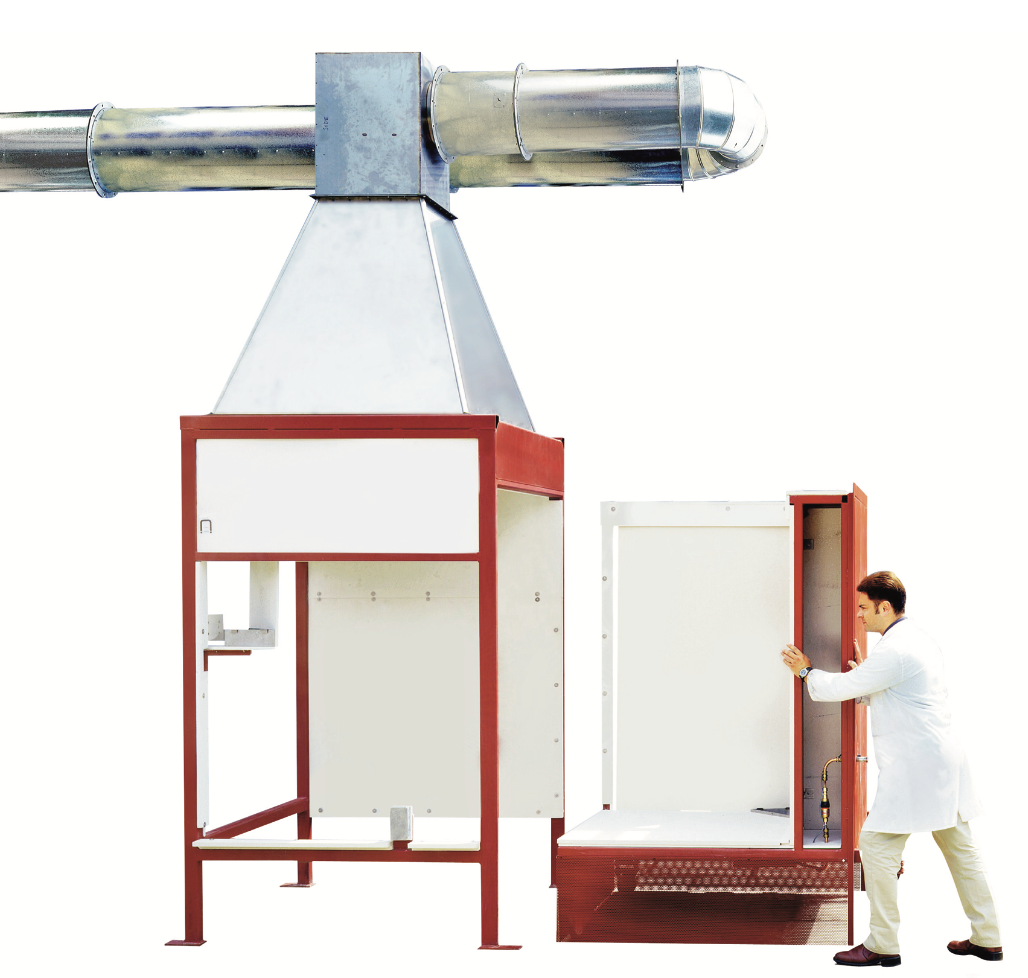

FTT SBI单体燃烧试验装置

更多SBI单体燃烧试验装置相关信息 ,接待咨询凯发k8仪器。
