与天下上其他任何品牌的探地雷达差别,挪威KONTUR公司(原3D-Radar公司)使用了步进频率天线阵手艺开发出了三维探地雷达系统,该手艺始于Egil博士在挪威科技大学的研究,并取得了美国①和天下知识产权组织②的专利。
备注:
①7,170,449 Antenna system for Georadar. 2007年1月
②WO 2013/051945 A1 Grounding penetrating radar antenna. 2011年10月
GeoScopeTM三维探地雷达是现在市场上的步进频率雷达。使用数字频率信号源替换古板的脉冲手艺,GeoScopeTM可以爆发0.5-10毫秒的扫描周期,其中包括了1500个从100MHz到3GHz差别频率的一连信号。步进频率雷达有一个同相吸收机,这意味着整个扫描周期100%可被有用使用。GeoScopeTM MK Ⅳ探地雷达频带宽险些抵达3GHz,具有区分率。
因此,步进频率雷达可以实现探测深度和区分率之间更好的平衡,在整个丈量深度规模内都能获得清晰的图像,这点优势使得数据处置惩罚变得越发简朴。
在已往的20年中,全球险些所有着名研究机构都起劲引进了KONTUR的三维探地雷达,并开展相关研究。在我国三维探地雷达主要用于路面结构病害的检测与研究事情。
三维探地雷达作为一种检测工具,在除路面检测的多个领域中,都具有应用及研究价值。
在KONTUR 2023署理商年会上,三维探地雷达的全球用户分享了其在隧道检测、大坝检测、巴黎圣母院大厅勘探及考古等诸多领域的应用案例。
隧道检测
北爱尔兰·伦敦德里

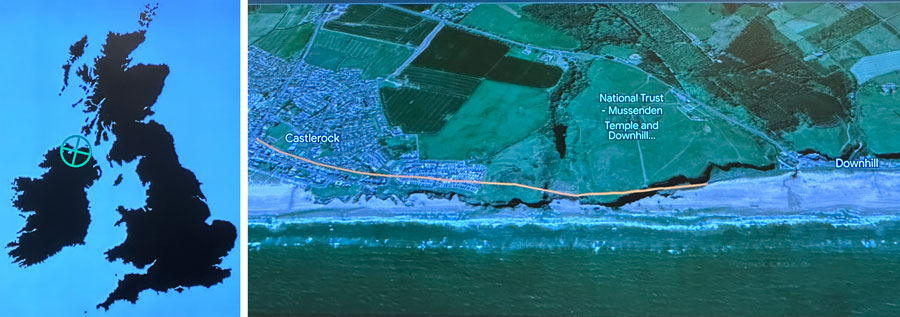

项目为位于北爱尔兰伦敦德里(Londonderry)Downhill & Castlerock 铁路隧道,检测目的是检测隧道结构环,确定其厚度和数目。(Locate structure rings:determine thickness and number of rings)

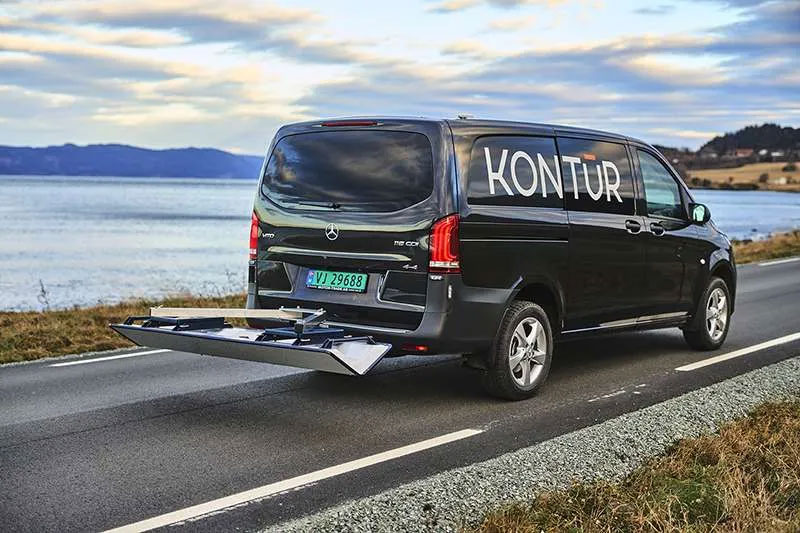

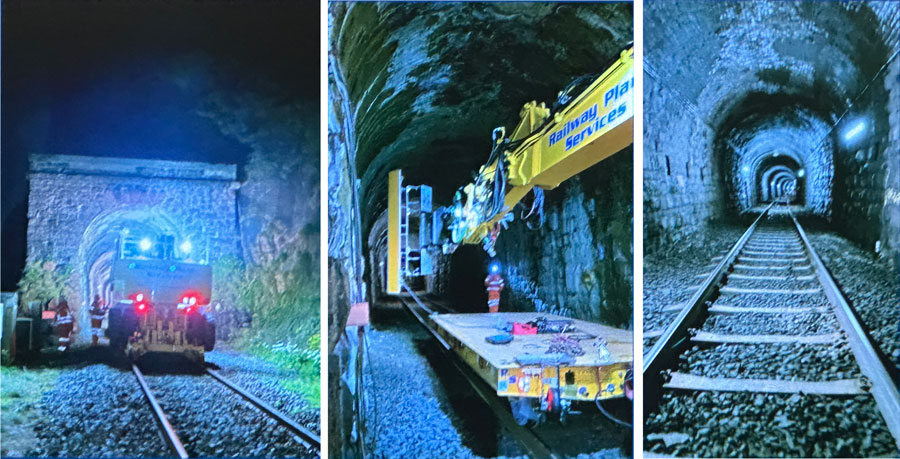

为了只管镌汰对运营铁蹊径的阻碍,本次检测接纳Kontur三维探地雷达GeoScope MK IV主机和A2429空耦天线阵(2.4米宽,29通道)。天线阵牢靠在检测车上专门设计的吊臂上,天线阵脱离隧道墙壁50cm左右,检测速率为40-50公里/小时。
本项目布设5条测线。

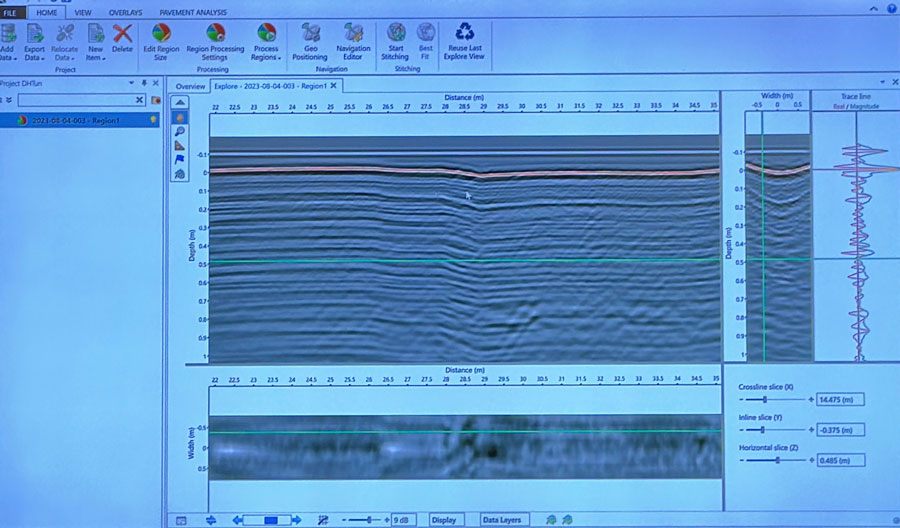

剖析软件Examiner,雷达数据三视图

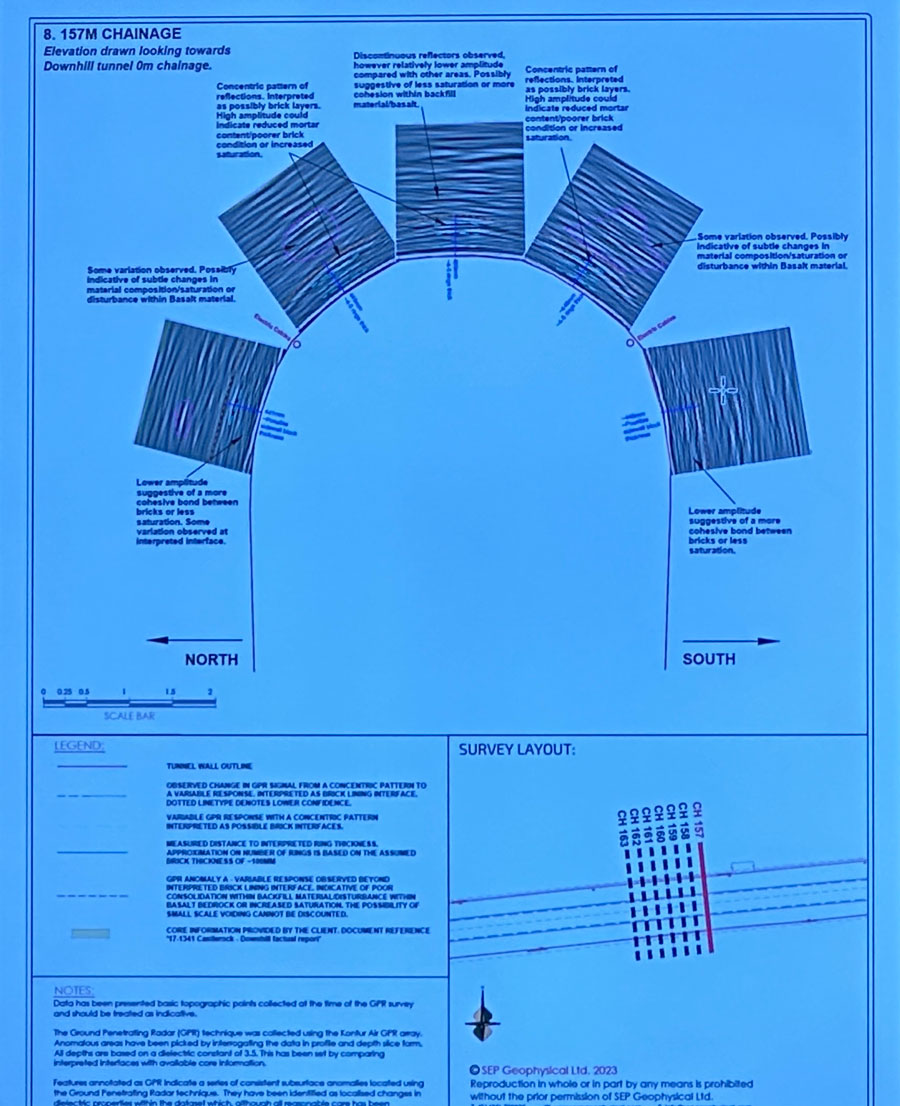

数据剖析效果与报告
大坝检测
意大利

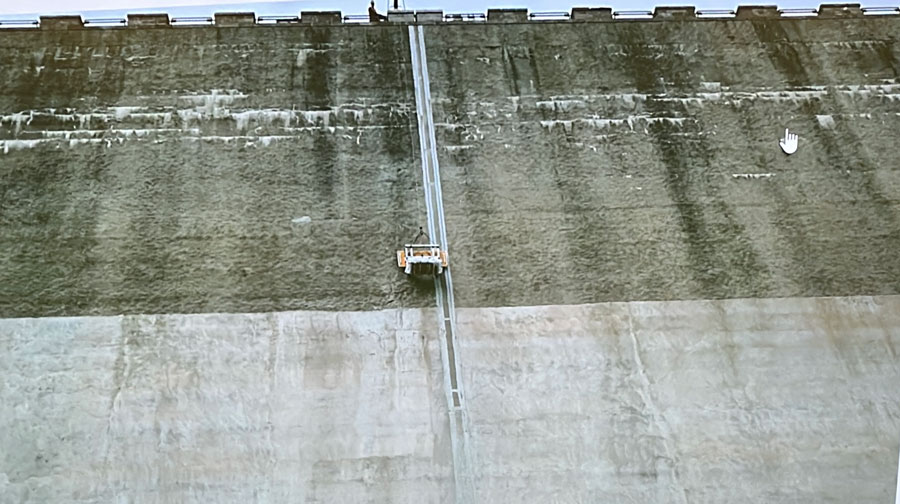

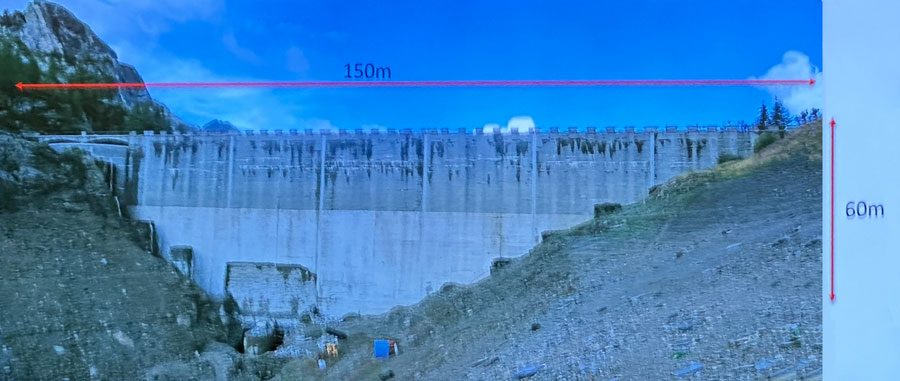

大坝长150米,最高处达60米,下段为混凝土结构,上段贴花岗岩瓷砖。检测目的为探测是否有朴陋等病害。

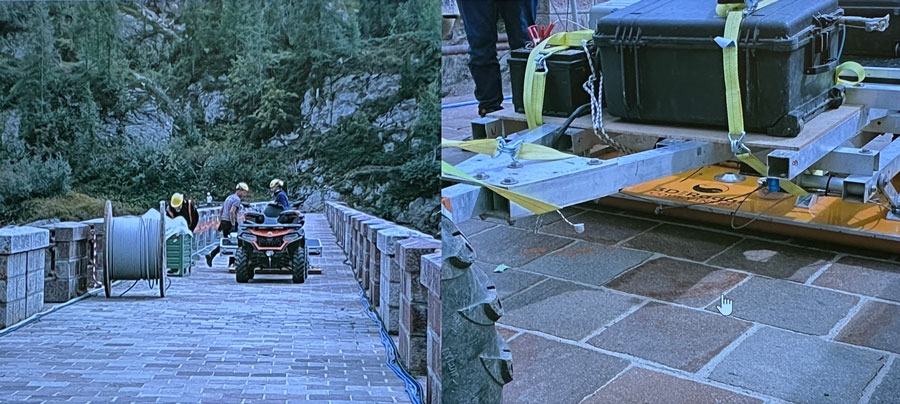

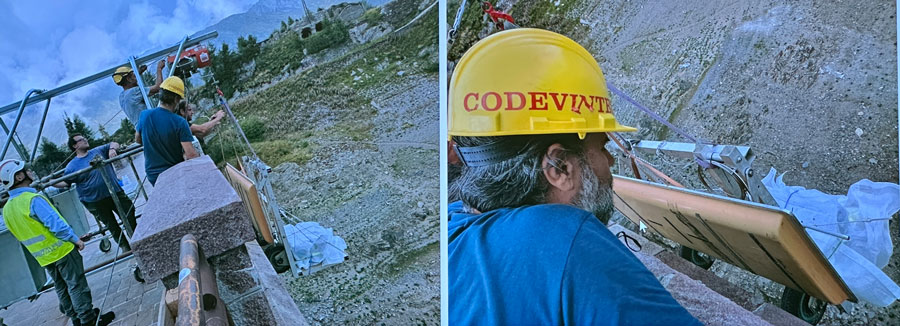

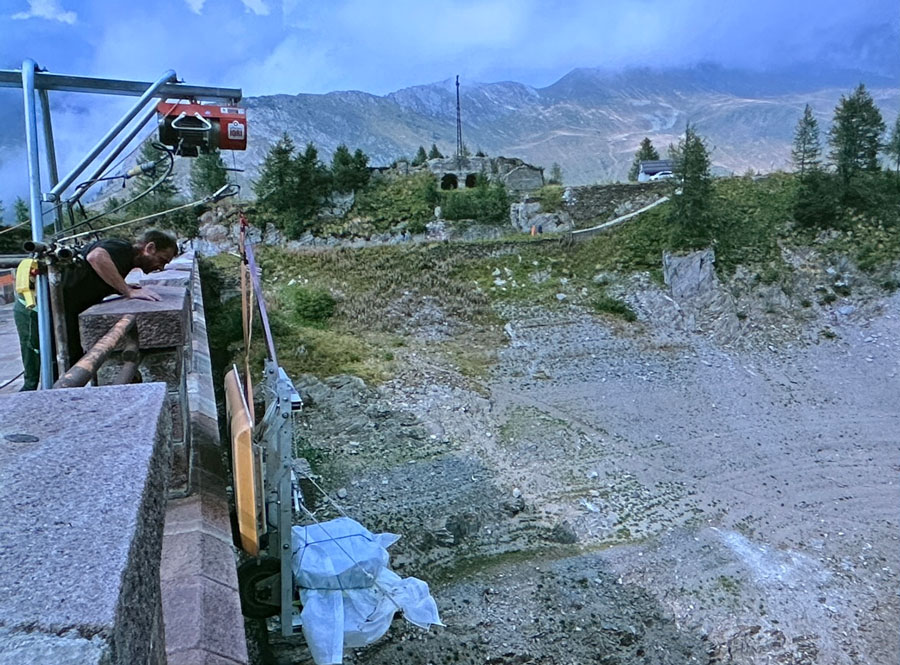

本次检测接纳Kontur三维探地雷达GeoScopeMKIV主机和G1820地面耦合天线阵。天线阵和主机及供电电瓶装置在两轮拖车上,天线阵脱离坝体10cm左右,测距仪(DMI)装置在拖车轮上,以测距轮触发收罗数据。拖车由装置在坝顶的滑轮拖曳,滑轮支持架可以在坝堤人工移动,确保测线拼接。

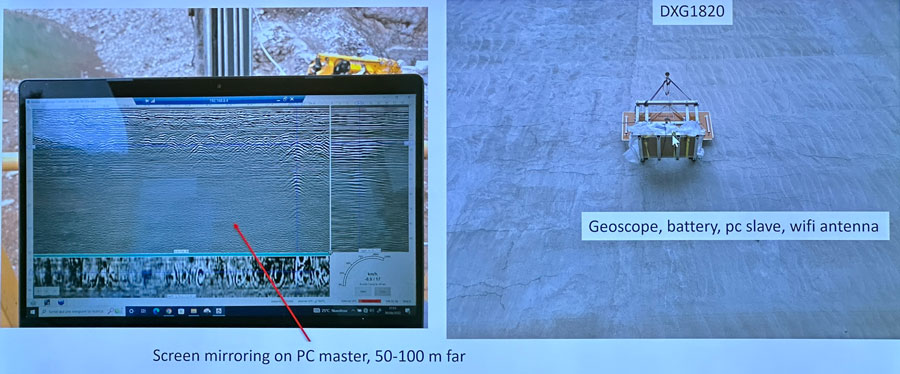

主机网线接口装置无线网卡,与坝堤上的条记本电脑无线通讯,电脑控制收罗和存储数据。

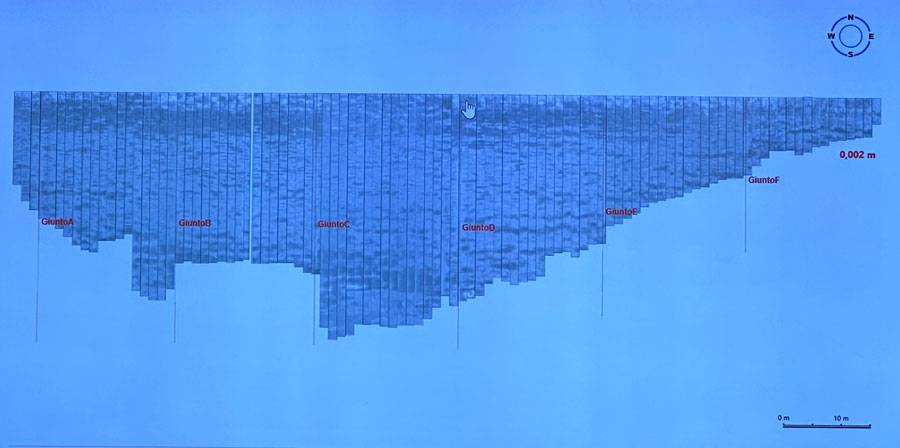

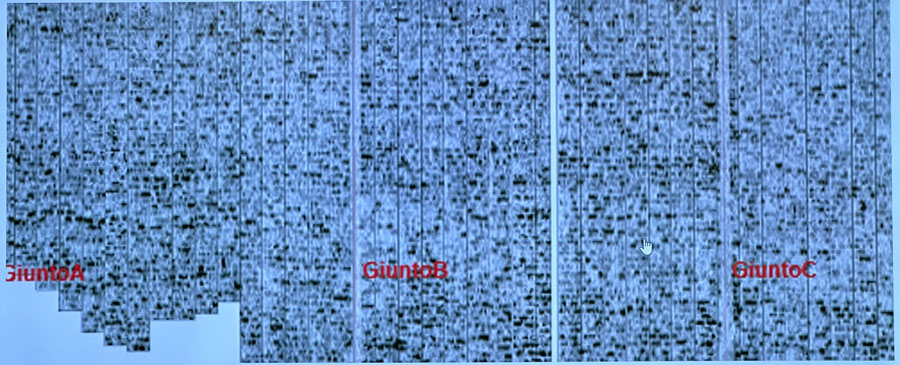

剖析软件Examiner总览图显示本次检测数据测线
总览图显示花岗岩瓷砖
巴黎圣母院大厅勘探
法国·巴黎

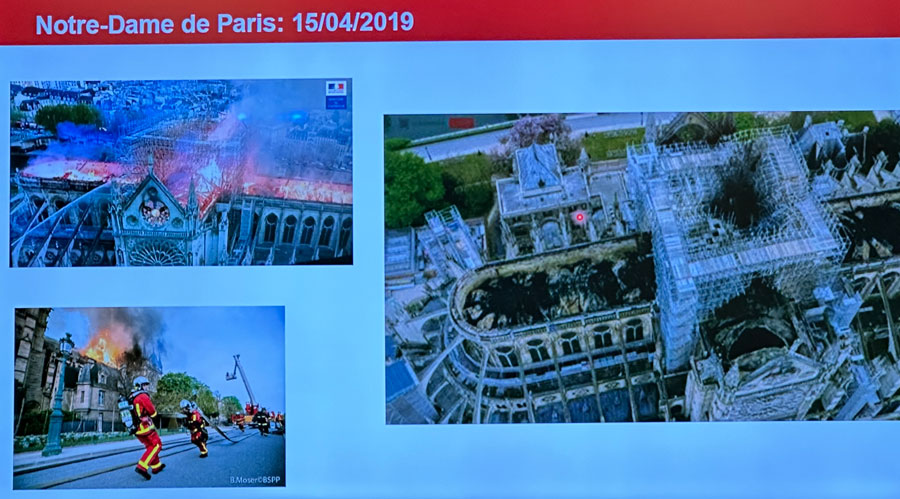

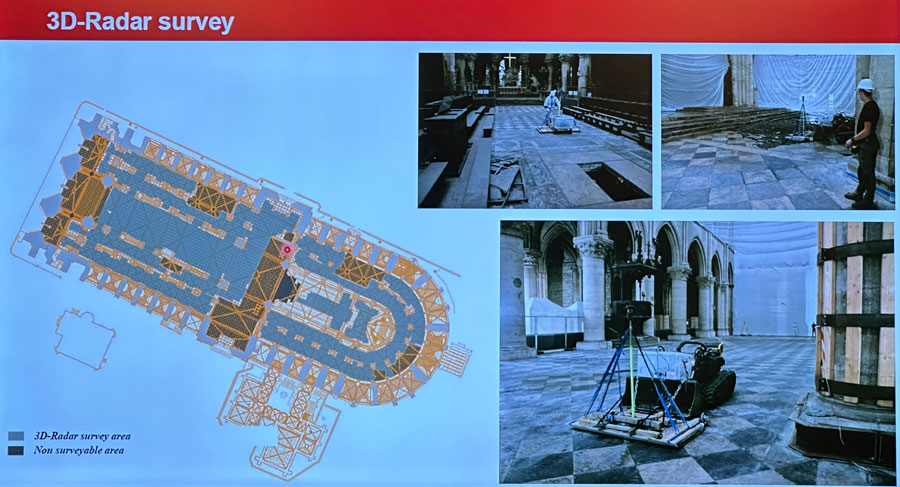

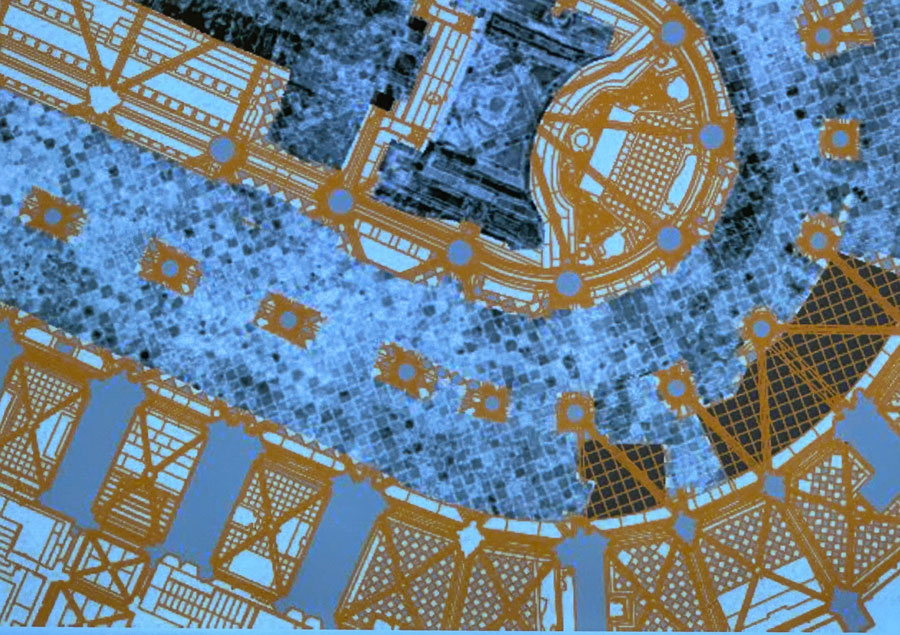

2019年4月15日法国巴黎圣母院爆发火灾,整座修建损毁严重;鹪趾,接纳Kontur三维探地雷达对大厅举行勘探,探测已往掩埋的物体。由于室内含有有毒粉尘,检测职员要求衣着防护服W钕冉幽扇斯な滞品椒,效率低;厥后刷新为雷达系统装置在机械人上,极大地提高了数据收罗效率。
考古应用
法国·欧兹

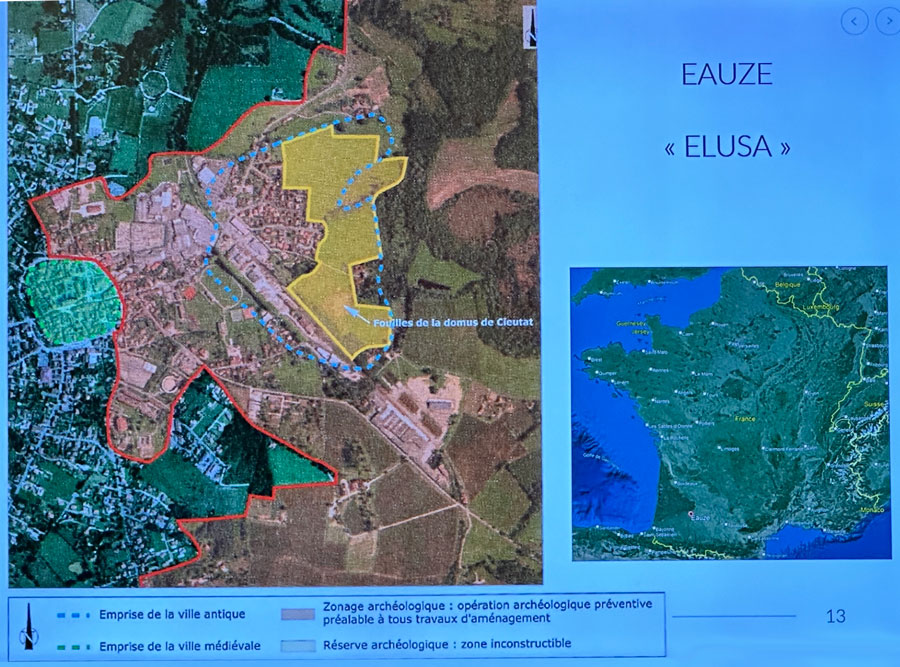

项目所在:法国欧兹(Eauze)

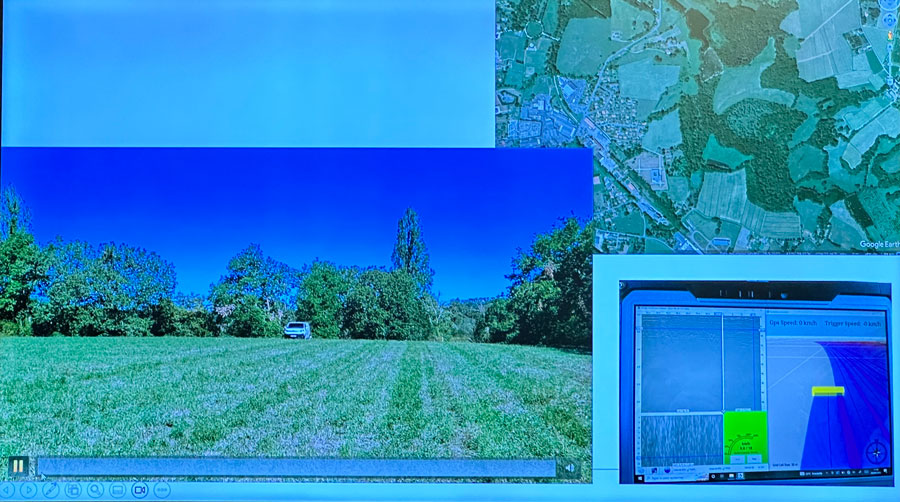

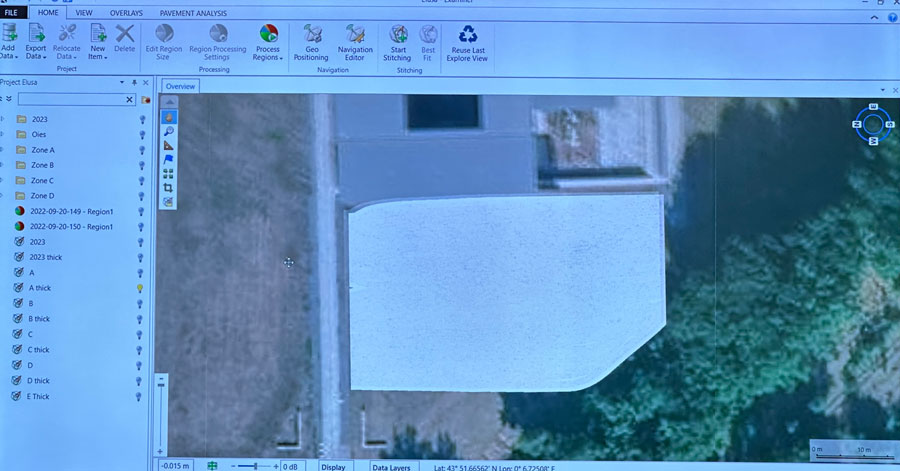

现场草坪和收罗软件界面

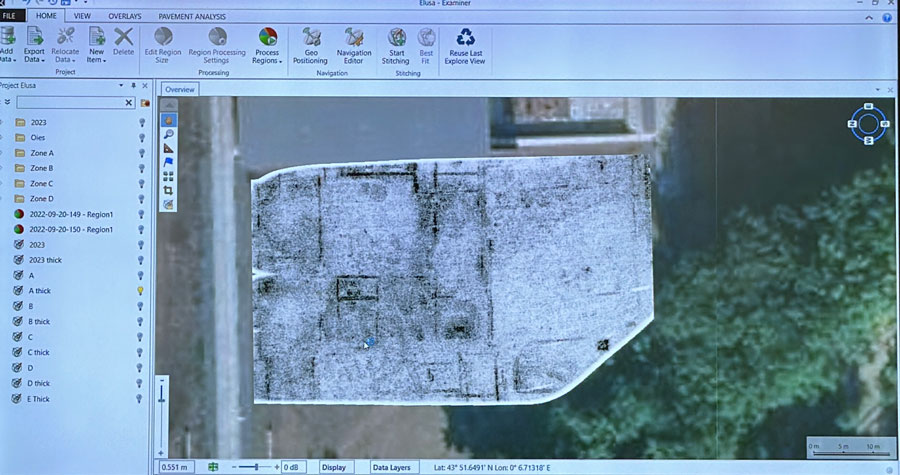

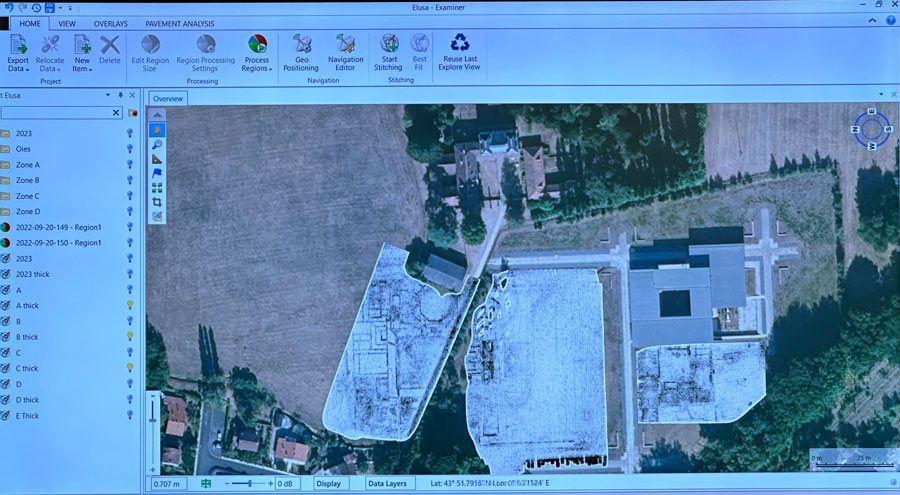

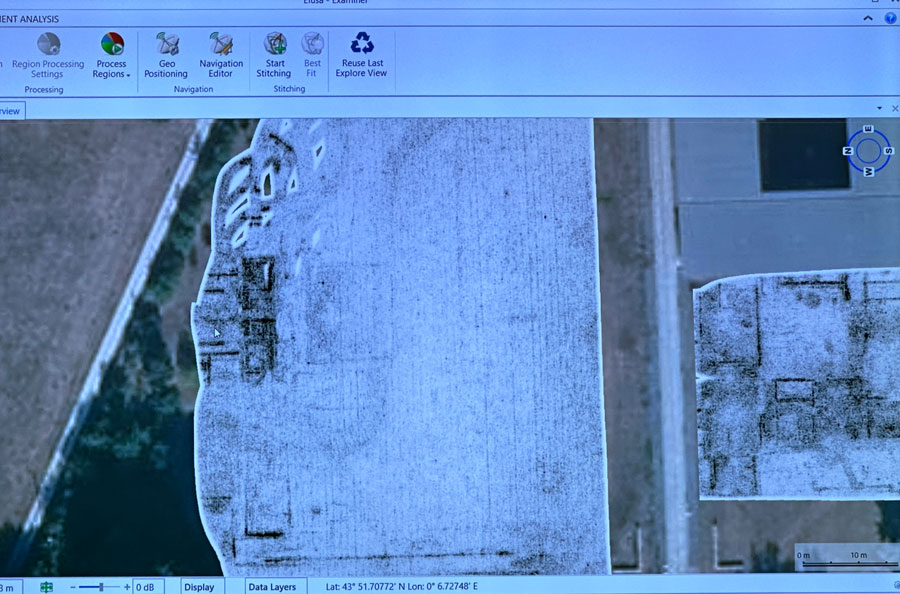

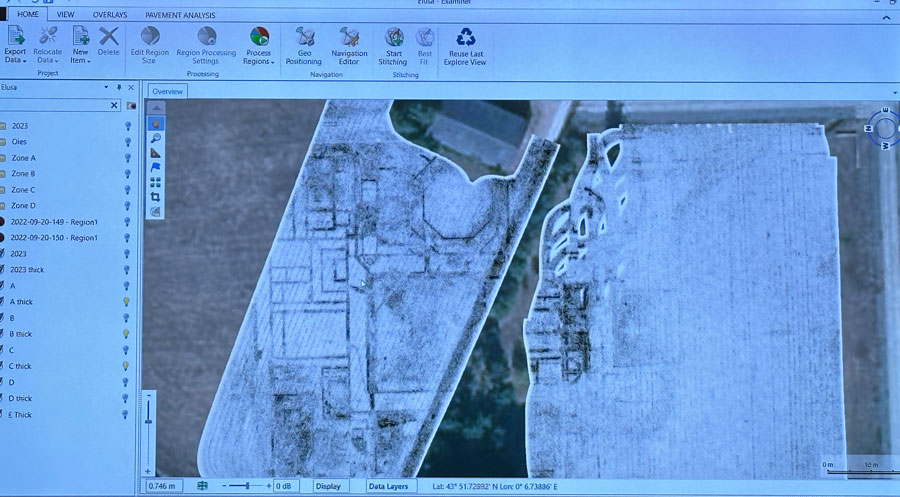

剖析软件Examiner总览图显示的效果
希望以上案例分享能够为宽大用户提供新的使用思绪,拓展更多三维探地雷达使用场景。凯发k8也希望与您一起探索三维探地雷达的“种种可能性”。
