案例分享:铁路隧道衬砌阵列式超声无损检测
宣布时间:2023-11-01 浏览次数:35096 泉源:凯发k8
中国经济的高速增添爆发了对铁路运输行业一直增添的需求,而铁路运输行业的生长关于铁路隧道行业的生长也爆发了极大的增进作用,海内铁路隧道的长度也在一直地高速增添,2022年中国铁路隧道数目17873座。

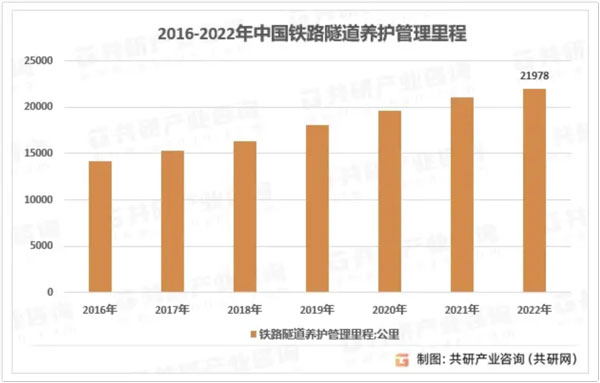

阻止2022年底,中国铁路营业里程抵达15.5万km。其中,投入运营的铁路隧道17873座,海内铁路隧道养护治理里程21978公里。

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

隧道数目的日益增添,使我国铁路隧道的修建手艺获得了长足的生长。可是,不可阻止的是在铁路隧道施工时仍然会保存一些问题:例如隧道在施工时泛起渗漏、衬砌厚度缺乏、衬砌开裂等结构缺陷,究其缘故原由照旧铁路隧道质量没有获得严酷控制。增强铁路隧道质量的试验检测是有用预控工程质量的主要要领,是控制工程质量的主要依据。因此,我们必需高度重视铁路隧道质量试验检测的主要性。
现阶段,关于隧道质量检测常用的手段要领主要有以下几种:
电磁波法:雷达
检测衬砌(支护)厚度、衬砌背后的回填密实度、衬砌内部缺陷和衬砌内部钢架、钢筋平漫衍
光学法:三维激光扫描
检测新建和运营隧道净空断面、衬砌外貌平整度、衬砌内钢筋安排、(应浇筑)衬砌厚度等
攻击弹性波法:攻击回波法
检测衬砌混凝土厚度、密实性、内部缺陷、脱空及层间团结状态等
超声法:阵列超声
检测衬砌以及麋集钢筋段衬砌混凝土裂痕、厚度、内部缺陷等
回弹法:回弹法
混凝土强度检测

其中,现在使用较多的是雷达检测。雷达具有检测效率较高,检测效果较准确等优势,可较为准确地判断出隧道衬砌是否泛起了质量问题。但由于电磁波对钢筋极为敏感,因此在钢筋漫衍较密的情形下,雷达就很难探测到钢筋网后面的情形。
因此,在国家铁路局即将推出的《铁路隧道衬砌质量无损检测规程》改版中,推荐了阵列式超声,用于检测衬砌以及麋集钢筋段衬砌混凝土裂痕、厚度、内部缺陷等,作为其他要领的增补。阵列式超声具有以下优点:
  1. 干点接触式探头,无需耦合剂,测试更利便快捷;
  2. 横波探头,信噪比更高,测试精度也更高;
  3. 可以穿透麋集钢筋,测试钢筋背后的异常;
  4. 测试深度更大,钢筋混凝土最大可测试2m,且同样测试深度下,精度比雷达更高;
  5. 经由特殊处置惩罚的信号发射模式,最大穿透深度更可达8m;
  6. 现场可以B,C,D以及3D模式显示结构内部情形。

下面通过两个案例,展示阵列式超声在隧道检测中的应用。


老隧道二衬后脱空漏水检测
本次测试主要目的是辅助探测隧道衬砌后渗水情形,发明可能保存的渗水点或面,再打孔装置传感器予以监测。测试使用的仪器是新款A 1040 MIRA 3D混凝土三维超声波成像仪。该装备使用超声波作为测试信号,依据差别介质具有差别的声阻抗,在超声波撒播历程中会引起差别水平的反射的原理,来检测混凝土结构中可能保存的异常介质。

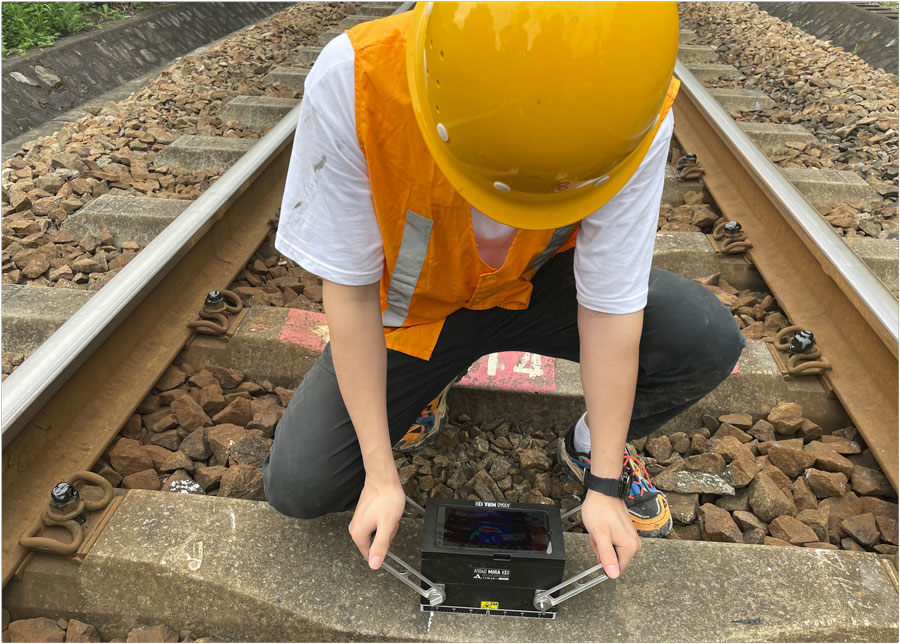

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

本项目检测的结构为隧道衬砌,衬砌材质为混凝土,强度C25左右,厚度300-600mm不等,衬砌后面为塑料止水板。若是止水板与衬砌之间有水,那么超声波撒播到这里会爆发较量强的反射,在仪器的反应就是颜色较量深的块状或者条状区域。不过朴陋、钢筋也会有较量显着的反射,衬砌混凝土内部的一些杂质也会爆发滋扰,影响对数据的解读和判断。另外,止水板由于是塑料材质,声阻抗与混凝土理论上也是保存较大的差别的,以是,纵然没有水,超声波在衬砌和止水板的界面处也有可能泛起显着反射。因此,我们起源的想法是通过比照的方法来判断渗水点的位置,即先在明确没有渗水的位置测试一些信号,以此为参照,将可能渗水的位置信号与之比照,判断是否保存渗水,由于有渗水的反射应该显着强于没有渗水的信号。

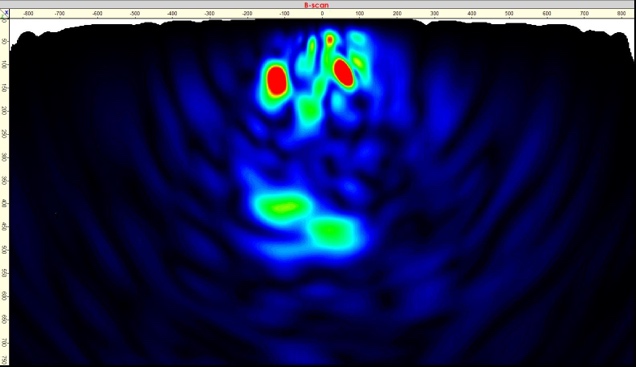

洞口无渗水位置,二衬底部反射较弱

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

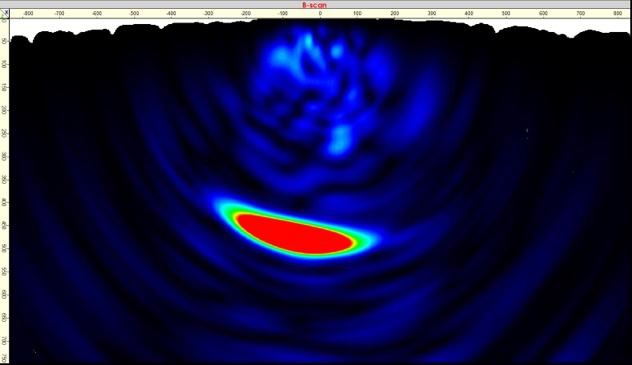

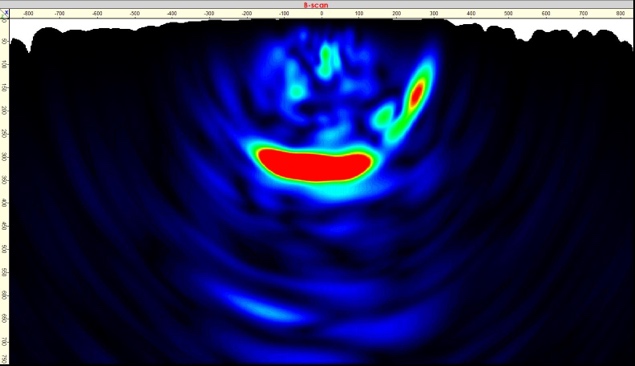

隧道内部有渗水的位置,二衬底部反射强烈

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口


地铁隧道管片背后注浆密实度检测
本次测试的目的主要是检查管片背后注浆是否密实,使用A1040 MIRA 3D混凝土三维超声波成像仪。关于测试的数据,在电脑端处置惩罚软件中通太过层切片的方法,可以较清晰的审查第一层、第二层钢筋,以及管片底部注浆密实度情形。

C扫切片30-100mm,第一层钢筋位置

凯发·k8(国际)官方网站-一触即发登录入口

C扫切片250-300mm,第二层钢筋位置

凯发·k8(国际)官方网站-一触即发登录入口

C扫切片350-400mm,管片底部

凯发·k8(国际)官方网站-一触即发登录入口


阵列式超声自引进中国以来,受到各行各业专家学者的认可,众多高校和科研单位就阵列式超声在各自领域的应用睁开研究,效果颇丰。如张建清等在“超声横波成像法在混凝土质量检测中的应用”中说到:超声横波成像法用于检测混凝土缺陷具有只需一个检测面、效果直观和位置准确等优点,在工程中的起源应用已取得优异效果,有着辽阔的应用远景;朱燕梅等在“混凝土缺陷超声横波三维成像法探测精度影响因素的研究”中指出,阵列式超声测试的波速与频率设置,关于成像精度具有显着影响,尤其是波速的设置,不但会影响检测精度,对成像聚焦也具有很大影响,这给用户使用阵列超声带来了极大的指导意义。别的,阵列式超声也被引入装配式结构检测领域,用于叠合楼板等的质量检测,经由大宗的试验与工程实践的积累与验证,中国标准化协会、江苏省、广东省、贵州省、山东省等均在响应的装配式混凝土结构检测手艺标准中推荐了阵列式超声。

凯发k8作为先进检测仪器的提供者,一直与客户配合探索新手艺的应用偏向,若是您对阵列式超声检测要领有兴趣,接待拨打服务热线400-700-9998,或至凯发k8官网www.epccn.com联系凯发k8。
